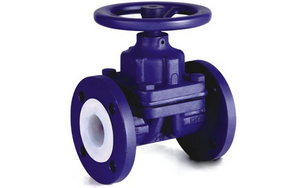

襯氟隔膜閥

更新時間:2025/4/14

  質量穩定:實行全過程質量監控,細致入微,全方位檢測!

價格合理:高效內部成本控制,減少了開支,讓利于客戶!

交貨快捷:先進生產流水線,充足的備貨,縮短了交貨期!
提供全套工程閥門解決方案,襯氟隔膜閥售前、售中、售后專業服務。

  產品名稱: 襯氟隔膜閥   產品型號: G41F46
  驅動方式: 手動,電動,氣動   連接形式: 法蘭
  結構形式: 堰式   密封結構: PTFE
  壓力范圍: 1.6MPa   公稱通徑: DN15-400
  常用材質: 鑄鐵,鑄鋼,不銹鋼   銘牌: 雄工品牌

產品說明   相關產品   訂貨流程


襯氟隔膜閥內襯四氟隔膜閥產品介紹:

基本系列為全襯里G41F46型堰式和G45F46型直流式其特點如下:
1、導流堰作為閥體的一部分,相當于閥座,隔膜壓在上面以截斷介質流動。這種類型的隔膜閥一般尺寸較大。凸起的導流堰減小了隔膜閥從完全開啟至完全關閉的行程,從而減小了隔膜的應力和應變。關閉時,帶有隔膜的閥瓣下移,使其與閥體的堰(脊背)密封,達到切斷流體的要求。

2、利用FEP(Teflon)氟塑料與全成橡膠復合而成的隔膜的帶有Teflon氟塑料襯里層的閥門,可適于除“熔融堿金屬、元素氟”外的各種強腐蝕性介質。
3、氟塑料的防腐性能及推薦使用溫度風“閥門及管路附件用氟塑料襯里性能表”。
二、襯氟隔膜閥設計規范
遵循GB 12239 / BS5156標準。
三、驅動方式
手動、氣動(常開或常閉)、電動。

結構特點1、彈性密封的開閉件,確保沒有內漏;
2、流線型的流道,使得壓力損失;
3、沒有填料函,因此沒有外漏;
4、閥體與蓋被中間隔膜隔開,使得隔膜上方的閥蓋,閥桿零件不受介質侵蝕;
5、隔膜可更換,維護費用低;
6、襯氟材料的多樣性,可適用于各種介質,并具有良好的耐腐蝕性。

襯氟隔膜閥基本型號

手動 G41F3 直流式 G45F3
G41F46 G45F46
氣動 G641F3 電動 G941F3
G641F46 G941F46

襯氟隔膜閥零部件材料

序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸鑄鋼 超低不銹鋼耐酸鑄鋼
Z C P R P R
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥桿 35 1cr13 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti 00cr18Ni10 00Cr17Ni14Mo2
3 襯里/閥座 PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4)
4 隔膜 FEP(F46)/CR(氯丁橡膠)、PFA(可溶性F4)/FPDM(乙丙橡膠)
5 支架 WCB CF8 CF8
6 閥桿螺母 ZCuAI10Fe3 ZCuAI10Fe3 ZCuAI10Fe3
7 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手輪 WCB WCB WCB

 襯氟隔膜閥主要外形尺寸

公稱通徑 標準值 參考值
DN(mm) NPS(inch) L D D1 D2 f b Z-фd Do H H1 WT(kg)
PN0.6MPa / PN1.0MPa
15 1/2 125 95 65 45 2 14 4-ф14 100 105 110 3.5
20 3/4 135 105 75 55 2 16 4-ф14 100 115 125 4
25 1 145 115 85 65 2 16 4-ф14 120 120 135 5.5
32 11/4 160 135 100 78 2 18 4-ф18 120 125 150 8
40 11/2 180 145 110 85 3 18 4-ф18 140 135 175 11
50 2 210 160 125 100 3 20 4-ф18 140 155 195 14
65 21/2 250 180 145 120 3 20 4-ф18 200 170 200 23
80 3 300 195 160 135 3 22 4-ф18 200 200 255 29
100 4 350 215 180 155 3 22 8-ф18 280 270 325 46
125 5 400 245 210 185 3 24 8-ф18 320 335 405 70
150 6 460 280 240 210 3 24 8-ф23 320 370 450 95
200 8 570 335 295 265 3 26 8-ф23 400 480 600 170
250 10 680 390 350 320 3 28 12-ф23 500 545 620 270
300 12 790 435 395 362 4 24 12-ф23 500 585 680 320
PN1.6MPa
15 1/2 130 95 65 45 2 14 4-ф14 120 110 115 4
20 3/4 150 105 75 55 2 16 4-ф14 120 120 130 5
25 1 160 115 85 65 2 16 4-ф14 140 125 140 6
32 11/4 180 135 100 78 2 18 4-ф18 140 130 155 9
40 11/2 200 145 110 85 3 18 4-ф18 160 140 180 12
50 2 230 160 125 100 3 20 4-ф18 160 160 200 15
65 21/2 290 180 145 120 3 20 4-ф18 200 175 205 24
80 3 310 195 160 135 3 22 8-ф18 200 205 260 30
100 4 350 215 180 155 3 24 8-ф18 280 275 330 48
125 5 400 245 210 185 3 26 8-ф18 320 340 410 75
150 6 480 280 240 210 3 28 8-ф23 320 375 460 105
200 8 600 335 295 265 3 30 12-ф23 400 485 605 182
250 10 730 405 355 320 3 32 12-ф25 500 550 625 295
300 12 850 460 410 375 4 34 12-ф25 500 590 685 345

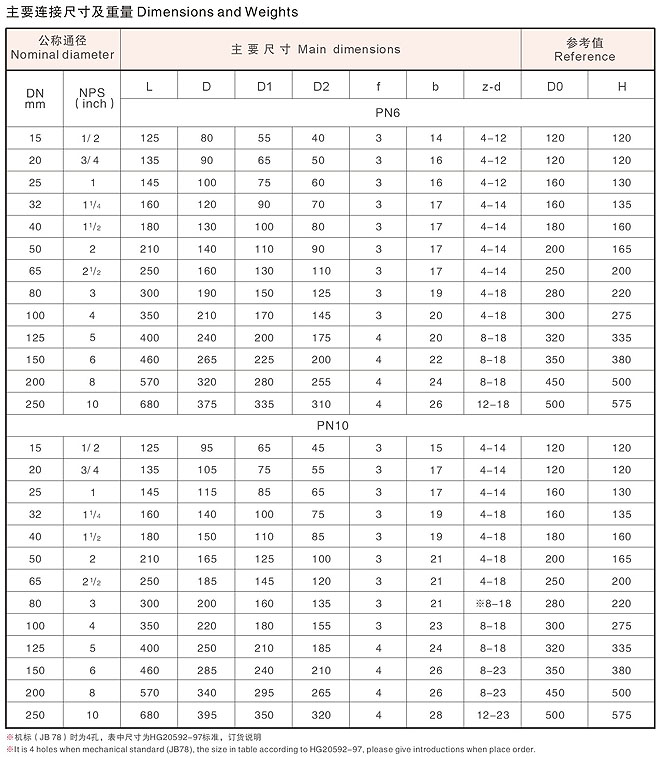

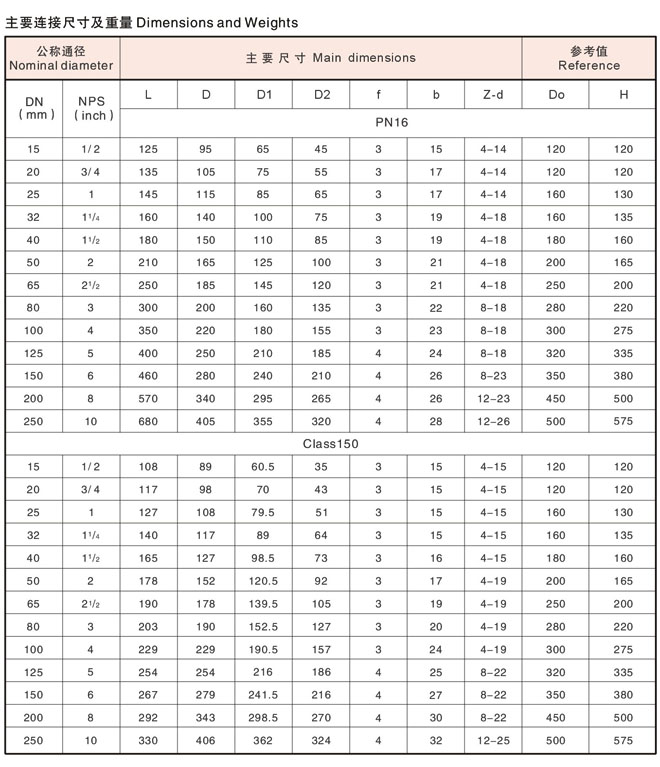

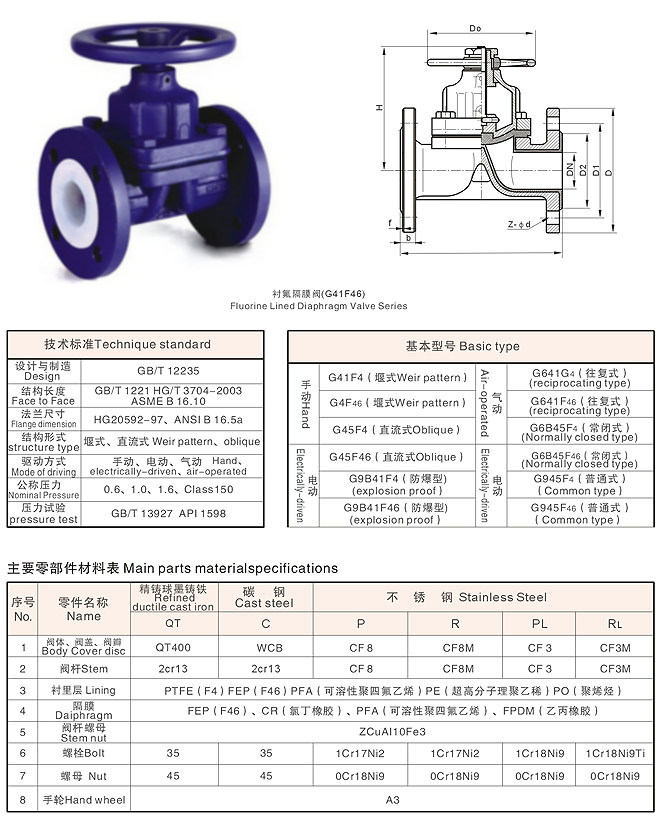

襯氟隔膜閥,內襯四氟隔膜閥參數尺寸結構圖:



襯氟隔膜閥,內襯四氟隔膜閥參數尺寸結構圖 襯氟隔膜閥,內襯四氟隔膜閥參數尺寸結構圖

售后服務承諾

 對于貴公司在雄工閥門訂購閥門產品,我司在售后服務方面作如下承諾:

一、我公司對產品質量實行三包,即:包質、包換、保修;

二、合同簽訂后,保證保質、保量,按時交貨;

三、本公司確保所提供閥門產品達到合同指標

四、對于需方的技術咨詢,隨時給予解答;

當接到用戶反應質量問題的信函或電話后,保證24小時內作出答復解決問題。

相關產品:FRPP隔膜閥 更多相關產品:襯膠隔膜閥
