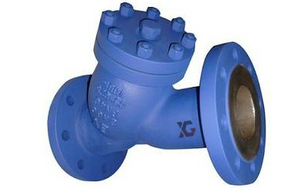

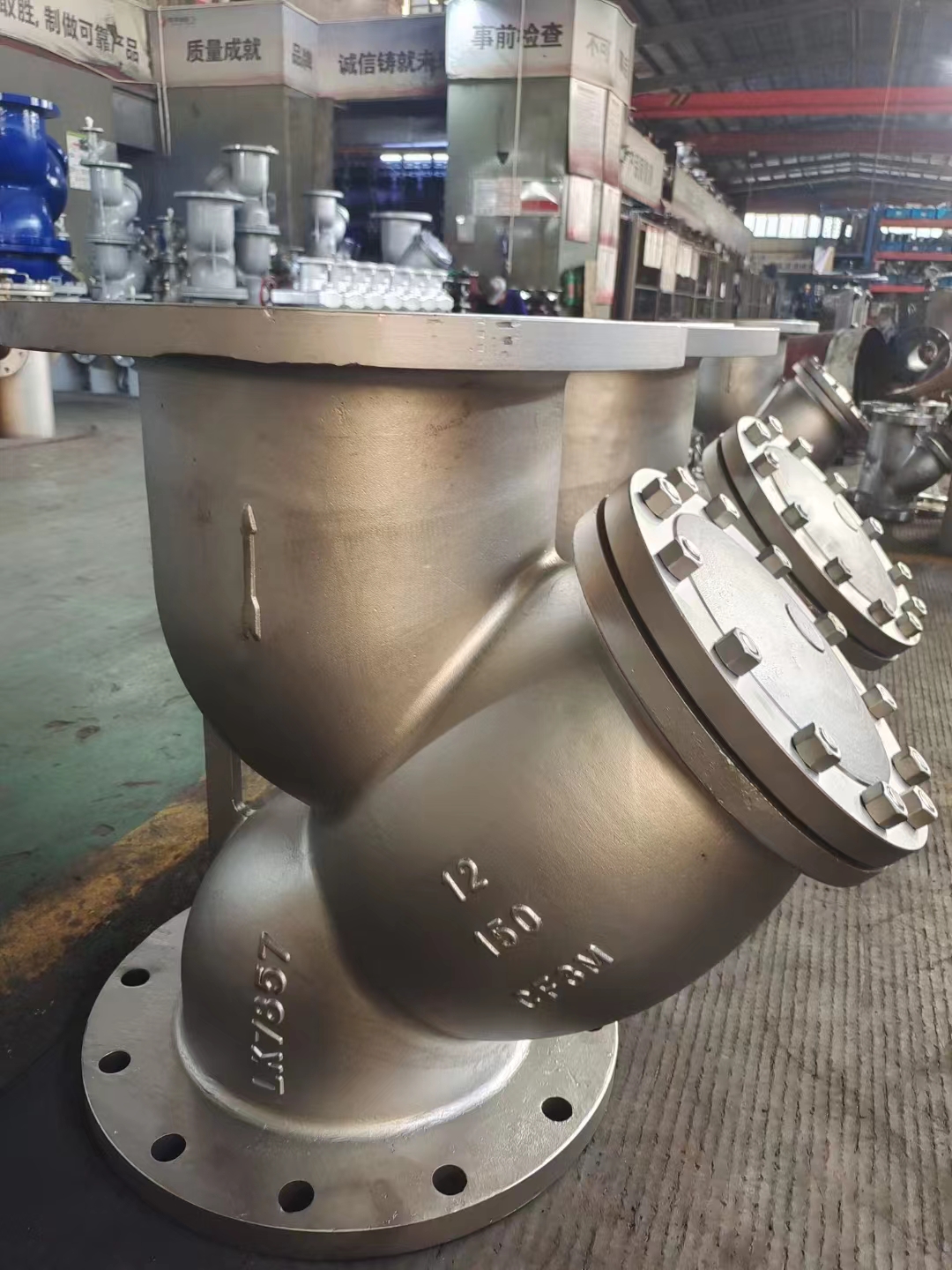

美標Y型過濾器,ANSI美標過濾器產品介紹：
是除去液體中含有固形物的小型設備，可保護壓縮機、泵和其它設備及儀表等正常工作和運轉，達到穩定工藝過程、保障安全的作用。另外對提高產品質量也有著重量的意義,Y型系列過濾適用于蒸汽，空氣、煤油、水、弱腐蝕性氣體、液體。
美標Y型過濾器,ANSI美標過濾器標準
1、設計與制造符合MFG標準。
2、試驗與檢驗符合API598。
3、結構長度符合MFG標準。
4、法蘭尺寸符合ANSI B16.5技術要求。
美標Y型過濾器,ANSI美標過濾器特點：通流快速，故壓力損失小，抗污性強，排渣方便。
美標Y型過濾器
結構特點
可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。
美標Y型過濾器性能規范
|
磅級 |
150Lb |
300Lb |
600 |
|
試驗壓力 |
殼體試驗 |
3.0MPa |
6.5MPa |
15MPa |
|
適用溫度 |
-29～425℃ |
|
適用介質 |
水、油、天然氣 |
|
過濾范圍 |
15目～300目 |
水15目～80目 |
油40目～120目 |
氣80目～300目 |
美標Y型過濾器零部件材料
|
零件名稱 |
材料 |
|
閥體 |
碳鋼、不銹鋼、黃銅 |
|
濾網蓋 |
碳鋼、不銹鋼、黃銅 |
|
濾芯網 |
不銹鋼 |
|
密封件材質 |
柔性石墨、聚四氟乙烯 |

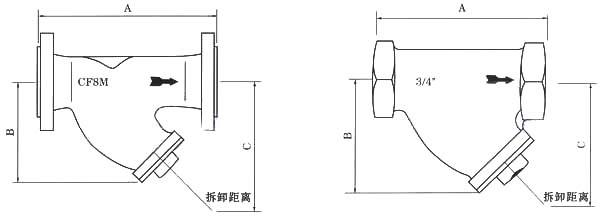

美標Y型過濾器外形結構圖
美標Y型過濾器主要外形尺寸
|
口徑 |
ANSI法蘭連接 |
螺紋連接 |
B |
C |
濾網面積cm2 |
|
150LB |
300LB |
600LB |
|
A |
A |
A |
A |
|
1/2" |
127 |
127 |
130 |
75 |
70 |
110 |
27 |
|
3/4" |
145 |
150 |
150 |
80 |
80 |
130 |
43 |
|
1" |
154 |
160 |
160 |
90 |
90 |
150 |
73 |
|
11/4" |
180 |
180 |
200 |
110 |
130 |
235 |
135 |
|
11/2" |
200 |
210 |
230 |
120 |
147 |
260 |
164 |
|
2" |
230 |
240 |
250 |
140 |
180 |
320 |
251 |
|
21/2" |
290 |
290 |
. |
210 |
200 |
325 |
327 |
|
3" |
310 |
310 |
. |
. |
205 |
330 |
361 |
|
4" |
315 |
351 |
. |
. |
255 |
405 |
545 |
|
5" |
410 |
401 |
. |
. |
315 |
510 |
843 |
|
6" |
473 |
478 |
. |
. |
345 |
560 |
1117 |
|
8" |
593 |
600 |
. |
. |
440 |
710 |
1909 |

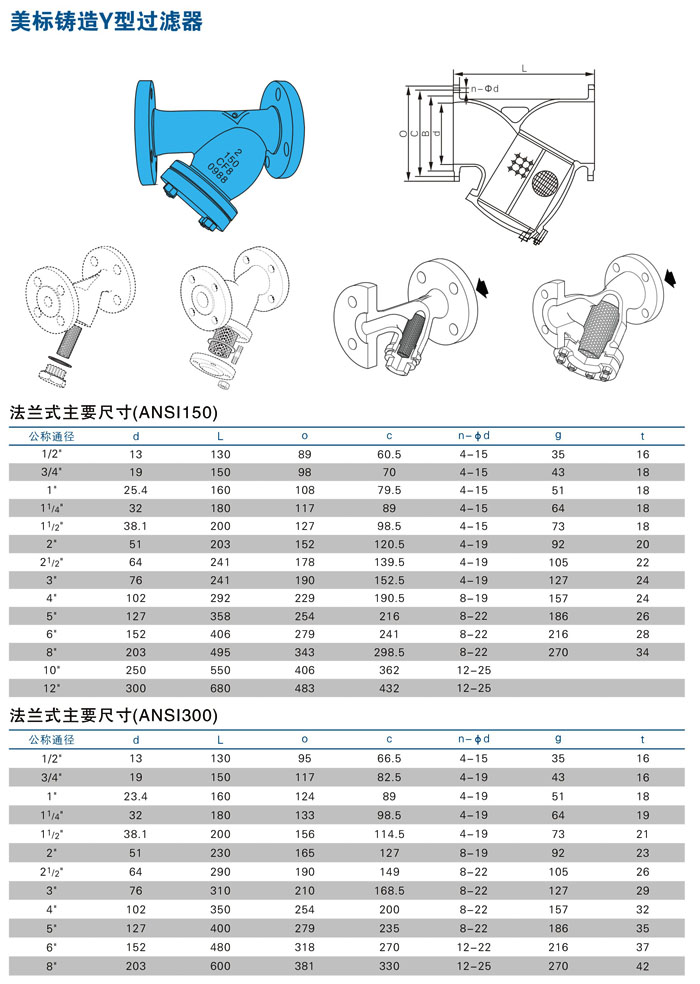

美標Y型過濾器,ANSI美標過濾器尺寸/結構圖:
