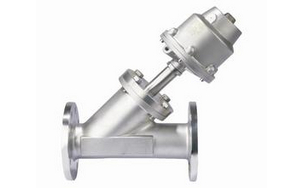

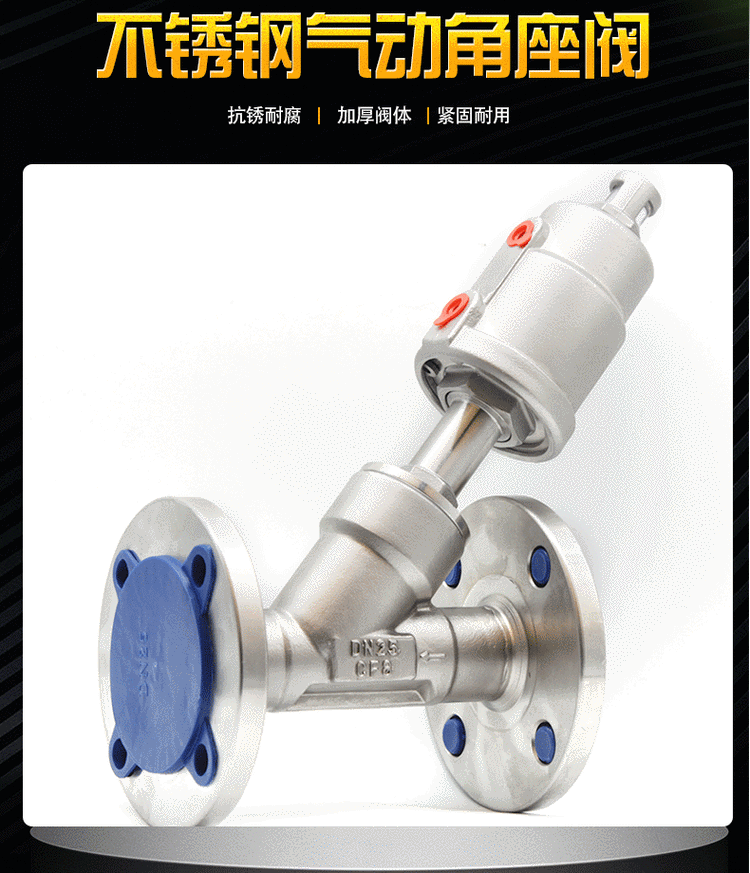

法蘭氣動角座閥,Y645F法蘭氣動角座閥原理及技術參數:保持流速能夠節省空間。它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥。使用時，應該選擇常開或常閉。產品由
不銹鋼鑄造和聚四氟乙烯。可用于大多數氣體、液體、蒸汽和腐蝕性場合。它帶有散熱器來保護執行機構。確保閥具有較長壽命。
法蘭動角座閥保持流速能夠節省空間。它采用帶彈簧安全保護的單作用氣動執行機構來操作的導向角座閥。使用時，應該選擇常開或常閉。角座閥廣泛應用于短時間頻繁啟動，具有反應靈敏，動作準確的特點，配合電磁閥使用，用氣動控制可準確控制氣體、液體流量。可實現準確控溫、滴加液體等要求。濕熱滅菌柜應用角座閥控制蒸汽量準確控溫。
法蘭氣動角座閥實際應用參數：
壓力范圍：1.6Mpa-2.5Mpa
介質溫度：-20 ℃ ~+220 ℃

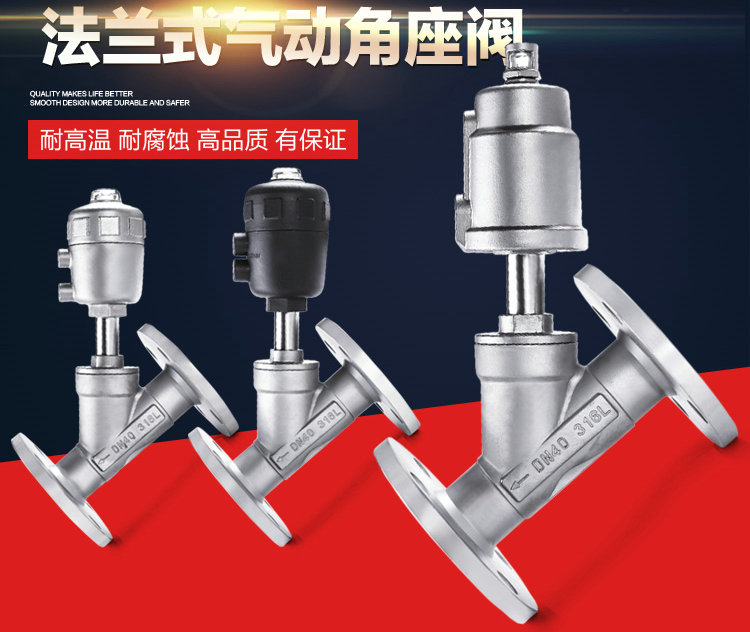

法蘭式氣動角座閥規格：DN15-100
法蘭氣動角座閥,Y645F法蘭氣動角座閥特點：
1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣控頭可以作360‘旋轉，甚至限位開關也可以360‘旋轉。可方便地安裝一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大而低耗氣量。內部元件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求小的氣動執行器：流體從閥桿上方流入時，制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭。可選更小的控制頭。
7、長壽命導桿：閥桿契形特氟隆(PTEE)密封，避免臟物導入。自潤滑，免維護。閥桿經特別處理以確保固定，并能自動校正位置。
8、無水錘作用：流體從閥桿下方流入時，水錘(水沖擊力)被吸收。
9、閥體機構：流量比普通角座大30%，體積更小，流體流態好。不銹鋼316閥體，特氟隆密封，耐高溫，耐腐蝕。單作用角座閥具有結構簡單、造型美觀、裝拆快捷，開關迅速，操作靈活，流體阻力小，使用安全可靠等。
廣泛應用于各種化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
法蘭氣動角座閥產品特點
1、以水油氣為介質工作壽命長；
2、閥桿內自動調節雙層填料密封蓋，氣密性好；
3、加長防水錘型導向和防塵密封圈設計；
4、配有先導式氣壓，；
5、配有活塞環的免修執行器；
6、開啟式無震蕩，比普通閥門減少40%的用氣量
7、無水擊作用，比截止閥高50%流速
法蘭氣動角座閥參數選型
|
型號 |
氣缸 |
氣缸材質 |
密封 |
溫度 |
連接方式 |
|
Y645F-DRF |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
Y645F-DRW |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
Y645F-DRH |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
Y645F-DRK |
單作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
|
Y645F-DSF |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
Y645F-DSW |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
Y645F-DSH |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
Y645F-DSK |
單作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
|
型號 |
氣缸 |
氣缸材質 |
密封 |
溫度 |
連接方式 |
|
Y645F-SRF |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
Y645F-SRW |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
Y645F-SRH |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
Y645F-SRK |
雙作用 |
不銹鋼頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
|
Y645F-SSF |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
法蘭 |
|
Y645F-SSW |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
內螺紋 |
|
Y645F-SSH |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
焊接式 |
|
Y645F-SSK |
雙作用 |
塑料頭 |
PTFE/FKM |
-29℃~+180℃ |
快裝卡箍式 |
閥體材質可選：不銹鋼304、不銹鋼304L、不銹鋼316、不銹鋼316L
可定制≥350℃高溫型。 |
法蘭氣動角座閥主要外形尺寸
|
型號Size |
執行器mm |
L |
T |
f |
D |
C |
B |
N-φd |
A |
H |
E |
|
DN15 |
φ50 |
120 |
14 |
2 |
95 |
65 |
40 |
4-φ14 |
165 |
145 |
64 |
|
DN20 |
φ50 |
130 |
14 |
2 |
105 |
75 |
50 |
4-φ14 |
170 |
150 |
64 |
|
DN25 |
φ63 |
140 |
14 |
2 |
115 |
85 |
60 |
4-φ14 |
210 |
183 |
80 |
|
DN32 |
φ63 |
150 |
16 |
2 |
135 |
100 |
70 |
4-φ18 |
220 |
185 |
80 |
|
DN40 |
φ63 |
180 |
16 |
2 |
145 |
110 |
80 |
4-φ18 |
230 |
195 |
80 |
|
DN50 |
φ80 |
195 |
16 |
2 |
160 |
125 |
95 |
4-φ18 |
260 |
230 |
100 |
|
DN65 |
φ100 |
230 |
18 |
2 |
185 |
145 |
115 |
4-φ18 |
320 |
290 |
126 |
|
DN80 |
φ100 |
250 |
18 |
2 |
195 |
165 |
130 |
8-φ18 |
360 |
315 |
126 |
