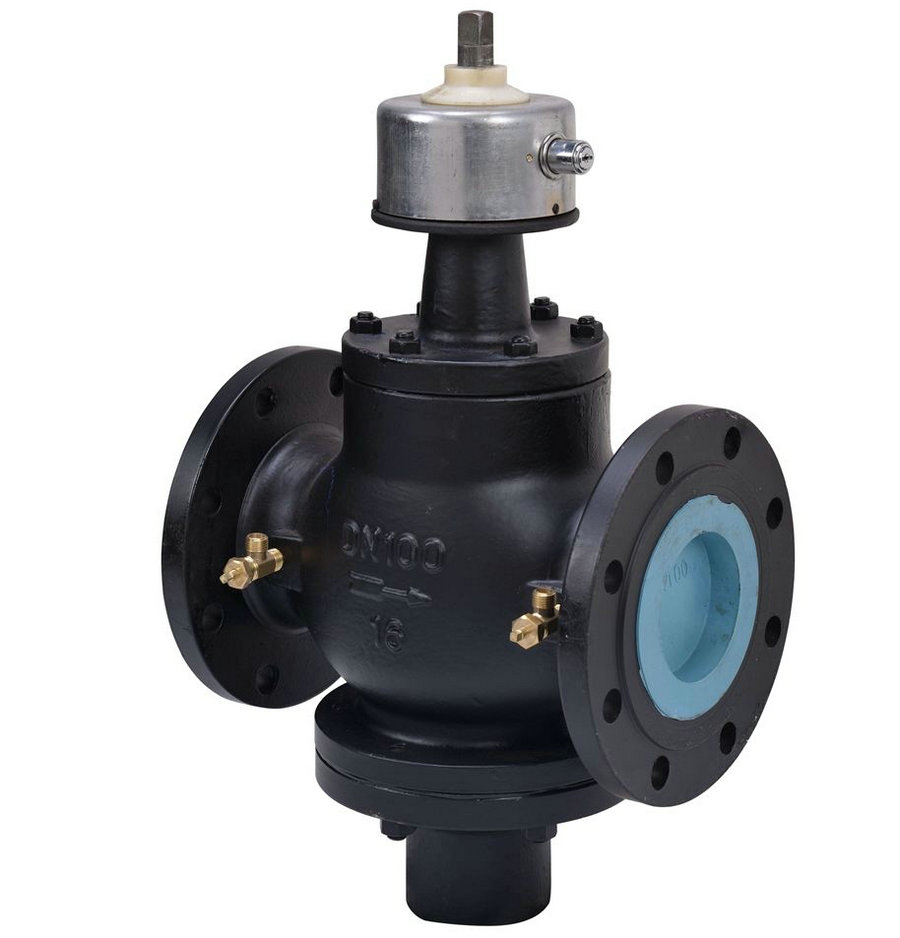

自力式流量平衡閥,ZL47F自力式流量平衡閥主要是由一個自動調節閥瓣和手動調節閥瓣組成。利用介質自身的壓力變化為動力,自動調節各支管路流量的平衡,準確穩定流量,同時開度指示,鎖定、關閉等功能。平衡閥,自力式平衡閥,自動調節平衡閥自力式平衡閥利用介質自身的壓力變化為動力,自動調節各支管路流量的平衡,準確穩定流量,同時開度指示,鎖定、關閉等功能。適用于“供熱、空調等非腐蝕性介質的流量控制。自力式平衡閥運行前一次性調節，即可使系統流量自動恒定在要求的設定值。
自力式流量平衡閥,ZL47F自力式流量平衡閥產品特點：
ZL47F自力式平衡閥，主要是由一個自動調節閥瓣和手動調節閥瓣組成。利用介質自身的壓力變化為動力，自動調節各支管路流量的平衡，準確穩定流量，開度指示，鎖定、關閉等功能。適用于“供熱、空調等非腐蝕性介質的流量控制。運行前一次性調節，即可使系統流量自動恒定在要求的設定值。

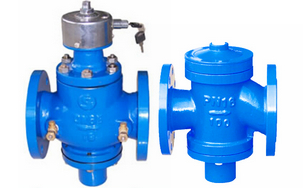

自力式流量平衡閥高清圖片產品特點
1、可按設計要求或?qū)嶋H要求設定流量，自動消除系統的壓差波動，保持流量不變。
2、克服系統冷熱不均現象，提高供冷水（熱水）的質量。
3、徹底解決近端壓差大，遠差壓差的矛盾。
4、減少系統循環水量，減低系統阻力。
5、減少設計工作量，不需對管道進行繁瑣的水力平衡計算，管網設計簡單，維修方便，節約造價。
6、膜片，誤差為零，且可承受0.8的壓差，整圈流量顯示均為測試值。
自力式流量平衡閥高清圖片零部件材料
|
零件名稱 |
材料 |
|
閥體、閥蓋 |
灰鑄鐵、球鐵、鑄鋼、不銹鋼 |
|
閥桿 |
不銹鋼 |
|
閥瓣 |
鑄銅 |
|
膜片 |
丁腈橡膠 |
自力式流量平衡閥高清圖片性能規范
|
型號 |
ZL47F-16 |
|
公稱壓力 |
1.6 MPa |
|
殼體試驗壓力 |
2.4MPa |
|
使用介質 |
水、油等非腐蝕性液體 |
|
介質溫度 |
0-80℃ |
自力式流量平衡閥高清圖片主要外形尺寸
|
產品型號 |
公稱通徑 (mm) |
L |
H1 |
H2 |
流量控制范圍 m3/h |
|
ZL47F-16 |
15 |
110 |
122 |
70 |
0.1～1 |
|
ZL47F-16 |
20 |
110 |
122 |
70 |
0.1～1.5 |
|
ZL47F-16 |
25 |
115 |
137 |
74 |
0.2～2 |
|
ZL47F-16 |
32 |
160 |
182 |
91 |
0.5～4 |
|
ZL47F-16 |
40 |
200 |
191 |
147 |
1～6 |
|
ZL47F-16 |
50 |
215 |
197 |
147 |
2～10 |
|
ZL47F-16 |
65 |
230 |
205 |
154 |
3～15 |
|
ZL47F-16 |
80 |
275 |
259 |
181 |
5～25 |
|
ZL47F-16 |
100 |
290 |
268 |
211 |
10～35 |
|
ZL47F-16 |
125 |
315 |
334 |
227 |
15～50 |
|
ZL47F-16 |
150 |
350 |
357 |
260 |
30～80 |
|
ZL47F-16 |
200 |
430 |
407 |
303 |
40～180 |
|
ZL47F-16 |
250 |
520 |
452 |
367 |
100～300 |
|
ZL47F-16 |
300 |
635 |
486 |
430 |
150～500 |
|
ZL47F-16 |
350 |
670 |
555 |
495 |
200～700 |

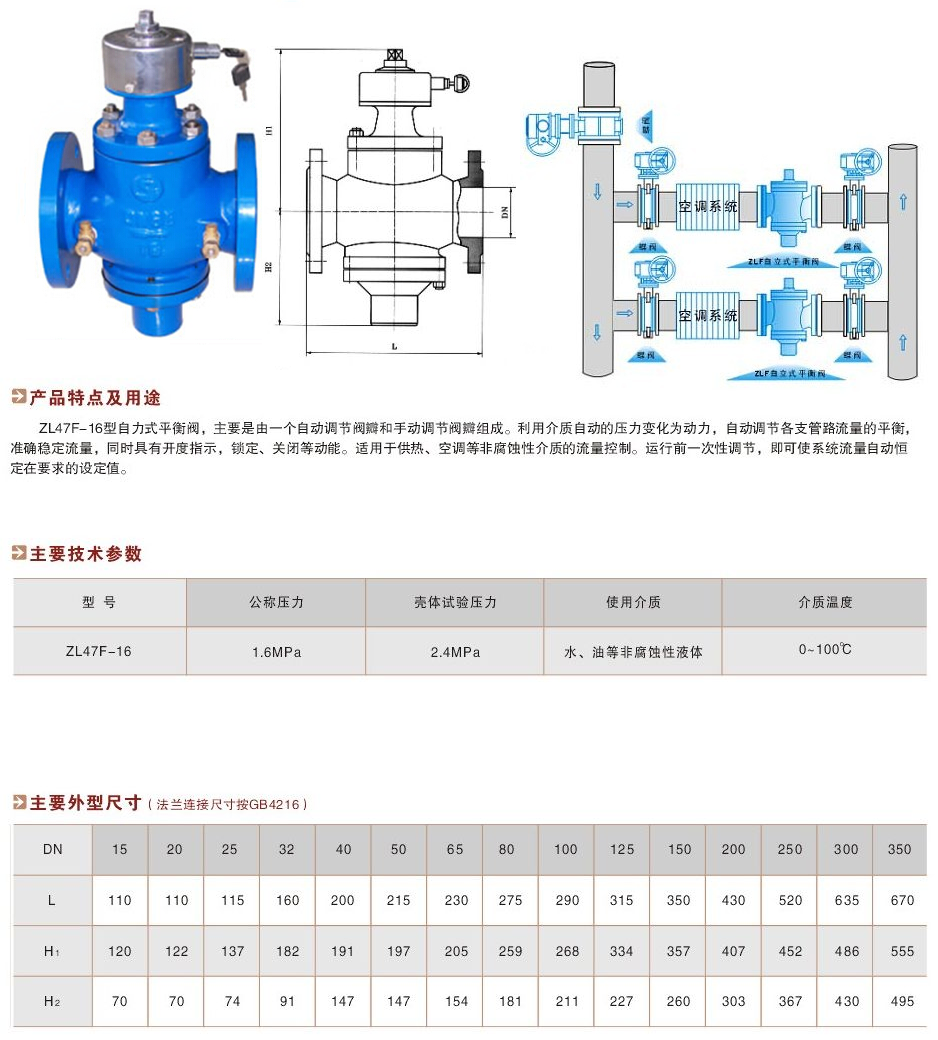

自力式流量平衡閥,ZL47F自力式流量平衡閥尺寸結構圖：
