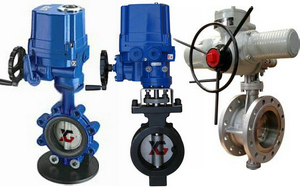

電動調節蝶閥,智能調節蝶閥采用一體化結構，有開關型和調節型兩種。開關型用單相交流電源直接控制閥門開閉。調節型有內裝閥門定位器、伺服放大器和外接伺服操作器等形式，采用輸入控制信號（4-20mA DC）即可控制閥門運轉。具有功能好，體積小，性能可靠等。配套簡單，流通能力好，特別適合于介質是粘稠，含顆粒，纖維性質的場合。它可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。
電動調節蝶閥特點：
1、功能強勁：智能型、比例式、開關式、各類信號輸出型
2、體積小巧：體積僅相當于同類產品的35%左右
3、輕便 ：重量?jī)H相當于同類產品的30%左右
4、性能可靠：軸承和電氣元件等關鍵零部件采用國外產品
5、美觀大方：鋁合金壓鑄外殼、精細流暢、可減少電磁干擾
6、精密耐磨：蝸輪輸出軸一體化特殊銅合金鍛造、強度、耐磨性
7、回差極小：蝸輪輸出軸一體化、避免了鍵聯結的間隙、傳動精度
8、安全保證：通過AC1500V耐壓檢測，特制線鎖緊固電纜線、連線可靠
9、配套簡單：采用單相電源、外接線路特別簡單，也可做AC380V、直流電源
10、使用方便：免加油、免點檢、防水防銹、任意角度安裝
11、保護裝置：雙重限位、過熱保護、過載保護
12、多種速度：全行程時間5秒、10秒、15秒、30秒、60秒、120秒
13、防腐防銹：支架、聯軸器、螺釘均采用不銹鋼
14、智能數控：數字設定、數字整定、自診斷、一機多能集成一體：智能控制模塊高度集成于電動裝置本體中，無須外接定位器等
技術參數及性能指標
|
公稱通徑DN(mm) |
50～1200 |
|---|
|
公稱壓力 |
PN0.6、1.6、2.5MPa |
|
連接形式 |
法蘭式、對夾式 |
|
閥板形式 |
垂直板式 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量 |
按GB/T4213-92，為Kv值的10-4，軟密封：零泄漏 |
|
基本誤差 |
±2.5% |
|
回差 |
±2.5% |
|
死區 |
1% (可調) |
|
可調范圍 |
50:1 |
|
配置執行機構 |
可配PSQ、HQ、UNIC、361RS、JO等系列角行程電動執行機構 |
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
執行器技術參數
|
執行器類別 |
系列執行器參數 |
系列執行器參數 |
系列執行器參數 |
|---|
|
電源電壓 |
標準：220V AC單相�0�2 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2″進線線鎖 |
2-PF 1/2″進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有防腐功能 |
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力的特點 |
|
適用于動作頻繁的調節回路，當接通持續率為25%時 |
零件材料
|
零件名稱 |
材料名稱 |
|---|
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
填料 |
聚四氟乙烯、柔性石墨 |
性能規范
|
公稱通徑DN(mm) |
DN50～1200 |
|---|
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
2.5 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
3.75 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
2.75 |
|
低壓氣密試驗 |
0.5～0.7 |
|
適用介質 |
水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃) |
設計標準
|
設計標準 |
GB/T2238-1989 |
|---|
|
法蘭連接尺寸 |
GB/T9113.1-2000；GB/T9115.1-2000；JB78 |
|
結構長度 |
GB/T12221-1989 |
|
壓力試驗 |
GB/T13927-2000；JB/T9092-1999 |
