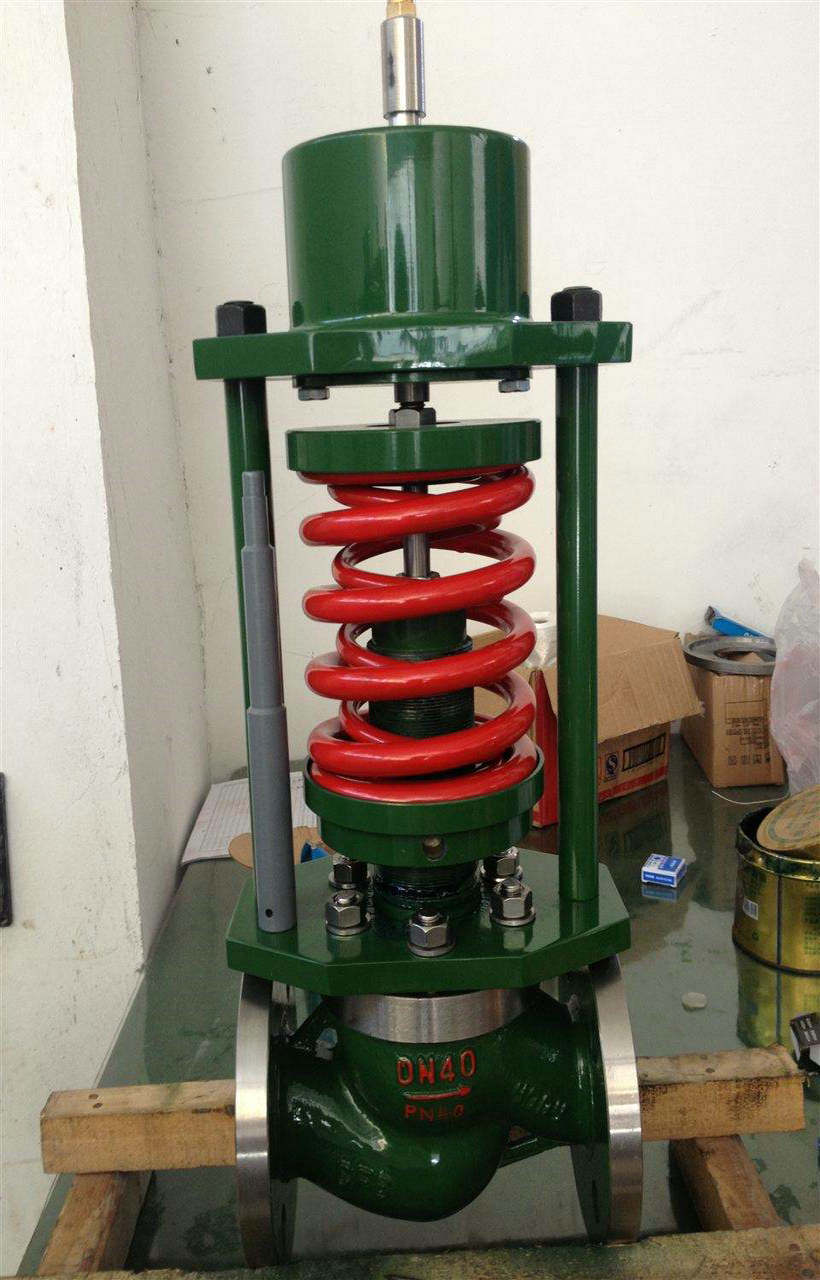

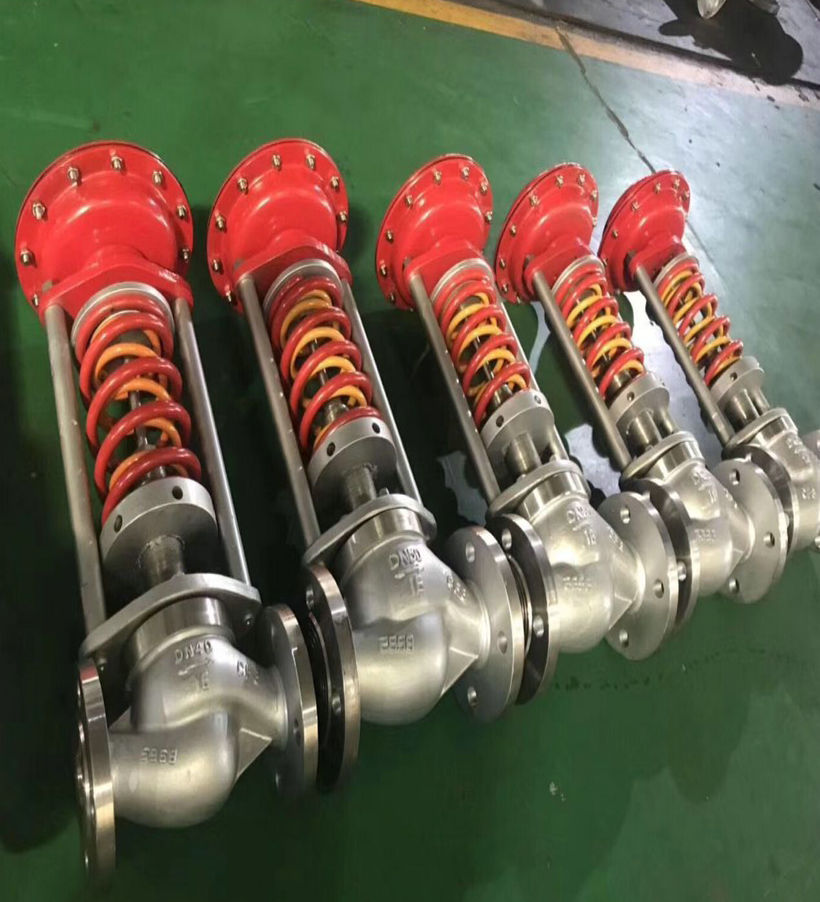

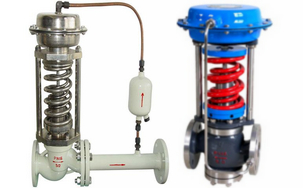

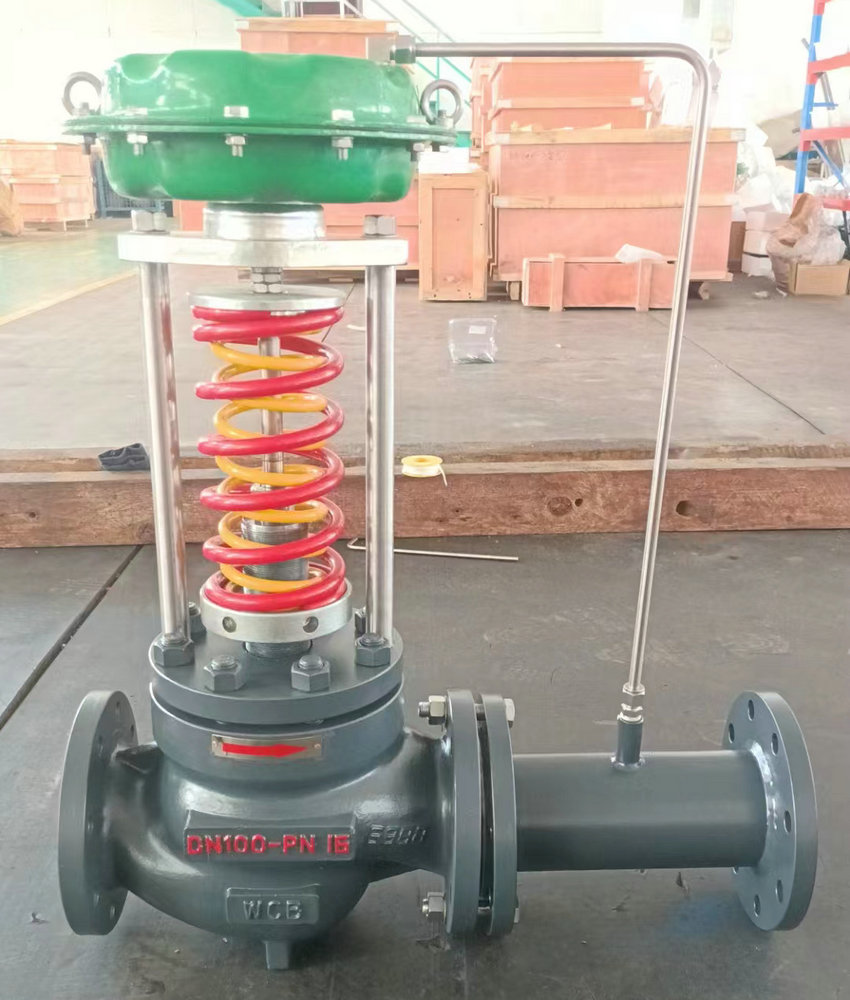

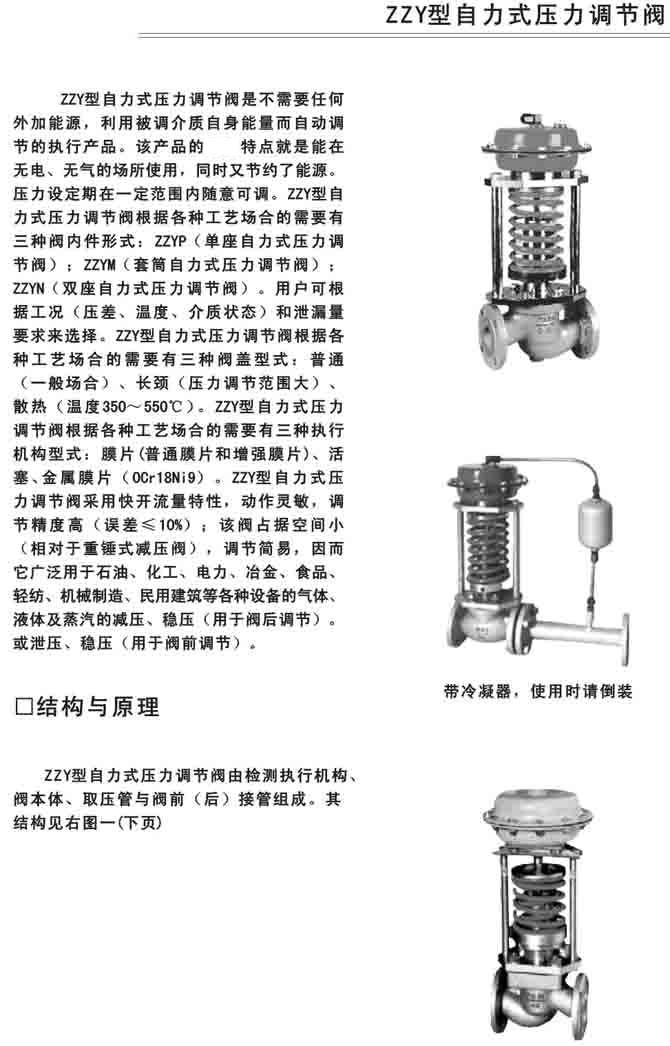

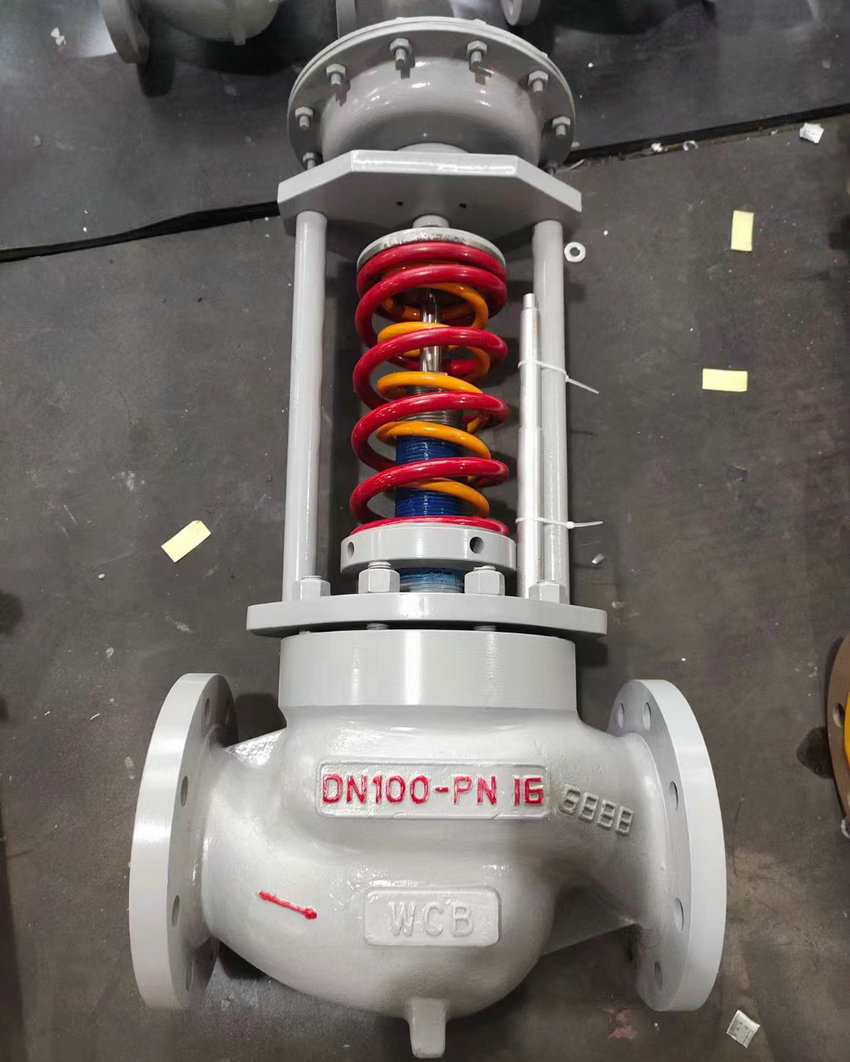

ZZY系列自力式調節閥_自力式壓力調節閥無需外加能源，利用被調介質自身能量為動力源，引入執行機構控制閥芯位置，改變兩端的壓差和流量，使閥前（或閥后）壓力穩定。有動作靈敏，密封性好，壓力設定點波動小等，廣泛應用于氣體、液體及蒸汽介質減壓穩壓或泄壓和穩壓的自動控制。
本系列產品有單座（ZZYP),套筒（ZZYM),雙座（ZZYN)三種結構；執行機構有薄膜式、活塞式二種；作用形式有減壓用閥后壓力調節（B型）和泄壓用閥前壓力調節（K型）。
產品特點（1）自力式壓力調節閥無需外加能源，能在無電無氣的場所工作，既方便又節約了能源。
（2）壓力分段范圍細且互相交叉，調節jing度高。
（3）壓力設定值在運行期間可連續設定。
（4）對閥后壓力調節，閥前壓力與閥后壓力之比可為10：1～10：8。
（5）橡膠膜片式檢測，執行機構測jing度高、動作靈敏。
（6）采用壓力平衡機構，使調節閥反應靈敏、控制jing確。
自力式壓力調節閥連接尺寸及標準
法蘭標準：鑄法法按BG9113-88、JB/79-94
法蘭密封面型式：PN16凸面
PN40、64為凹凸、閥體為凹面
結構長度按BG12221-98
執行機構信號接口：內螺紋M16×1.5
※ 閥體法蘭及法蘭端面距離可按用戶指定的標準制造。如：ANSI、JIS、DIN等。

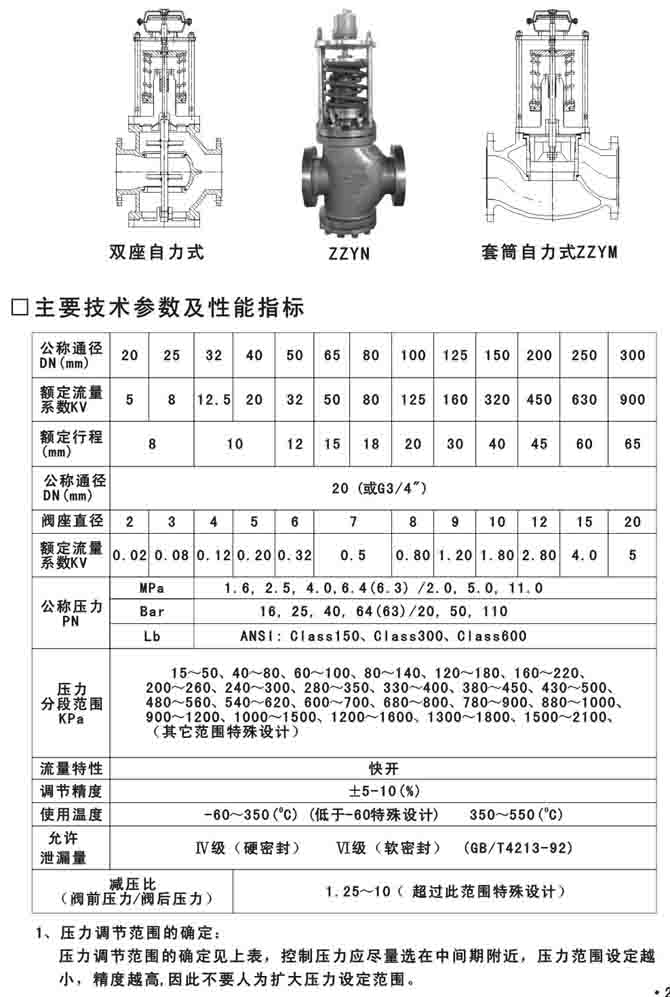

自力式壓力調節閥技術參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
1100 |
1750 |
|
噪音衡量系數Z值 |
0.6 |
0.6 |
0.6 |
0.55 |
0.55 |
0.5 |
0.5 |
0.45 |
0.4 |
0.35 |
0.3 |
0.2 |
0.2 |
允許壓差
(Mpa) |
PN16 |
1.6 |
1.5 |
1.2 |
1,0 |
|
PN40 |
2.0 |
|
閥蓋形式 |
標準型-17～+300℃、高溫型+300℃～+450℃ |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
閥芯形式 |
單座、套筒型閥芯 |
|
流量特性 |
線性 |
執行器參數
|
有效面積(cm ) |
32※ |
80 |
250 |
630 |
|
壓力設定范圍(MPa) |
0.8～1.6 |
0.1～0.6 |
0.015～0.15 |
0.005～0.035 |
|
0.3～1.2 |
0.05～0.3 |
0.01～0.07 |
保證壓力閥正常工作的
壓差△Pmin(MPa) |
≥0.05 |
≥0.04 |
≥0.01 |
≥0.005 |
|
允許上下膜室之間壓差(MPa) |
2.0 |
1.25 |
0.4 |
0.15 |
|
材料 |
膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 |
|
控制管線、接頭 |
銅管或鋼管10×1； 卡套式接頭：R1/4" |
注：※該有效面積所對應的壓力設定范圍不適用于DN150-250。
性能指標
|
設定值偏差 |
±8% |
允許泄露量
(在規定實驗條件下) |
硬密封 |
4×0.01%閥額定容量 |
|
軟密封 |
DN15～50 |
DN65～125 |
DN150～250 |
|
10氣泡/min |
20氣泡/min |
40氣泡/min |
工作溫度
|
公稱通徑 |
15～125mm |
150～250mm |
|
密封型式 |
硬密封 |
≤150℃ |
≤140℃ |
|
冷卻罐≤200℃ |
冷卻罐和加長件≤200℃ |
|
冷卻罐和散熱片≤350℃ ※ |
冷卻罐和加長件≤300℃ ※ |
|
軟密封 |
≤150℃ |
注：※表示該閥允許工作溫度，僅當介質為蒸汽時有效，且耐溫至350℃需選用PN40的閥體。

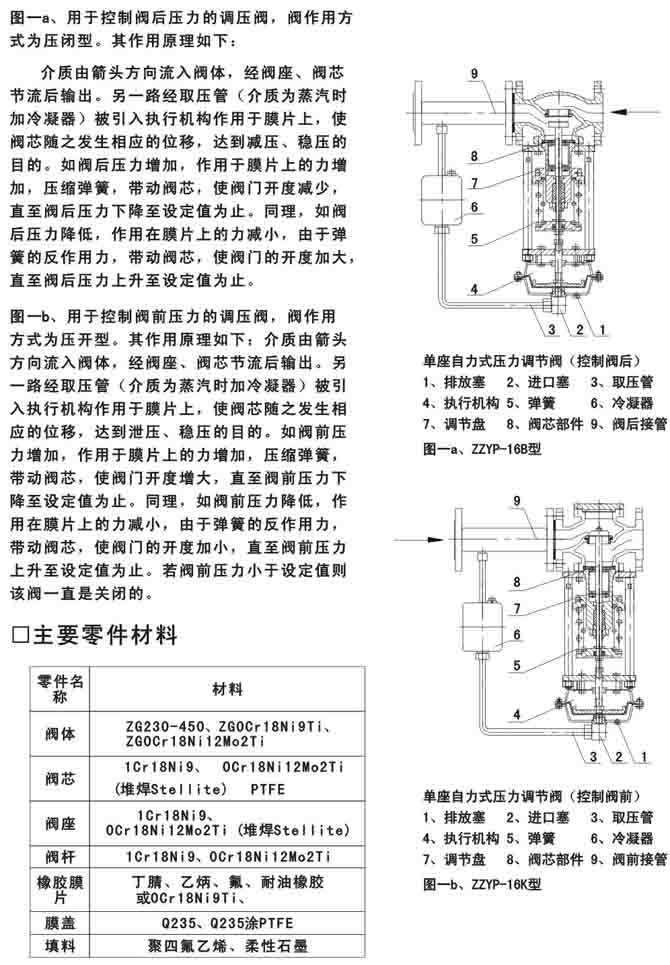

零件材料
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
主要
零件 |
閥體 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304） |
1Cr18Ni9Ti（304） |
1Cr18Ni12Mo2Ti（316） |
|
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
膜片 |
丁睛橡膠、乙丙橡膠、氯丁膠、耐油橡膠 |
|
膜蓋 |
A3、A4鋼涂四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
彈簧 |
60Si2Mn |
|
導向套 |
HPb59-1 |

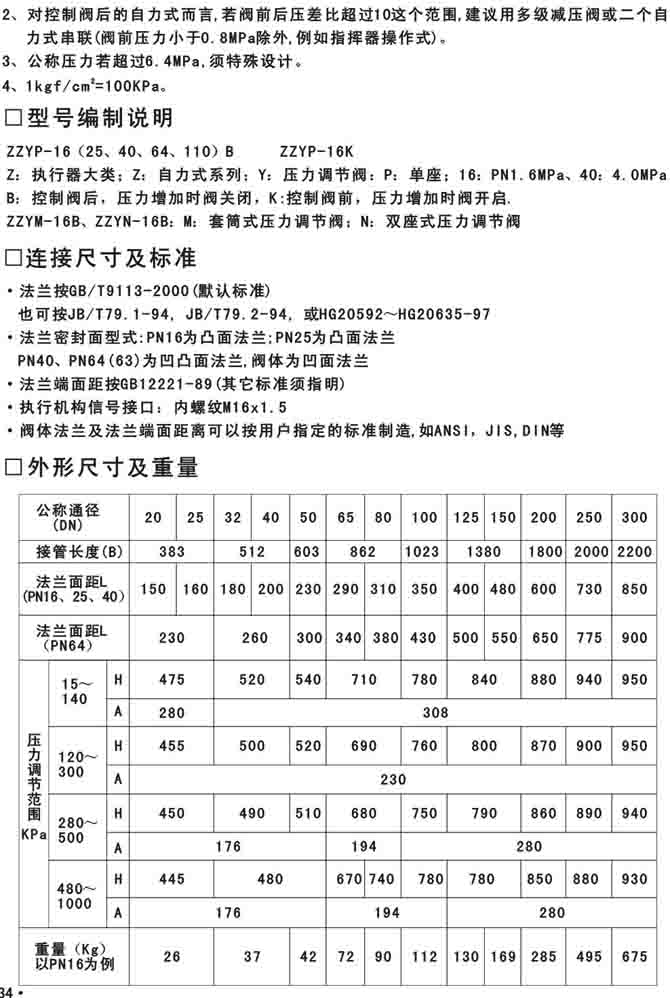

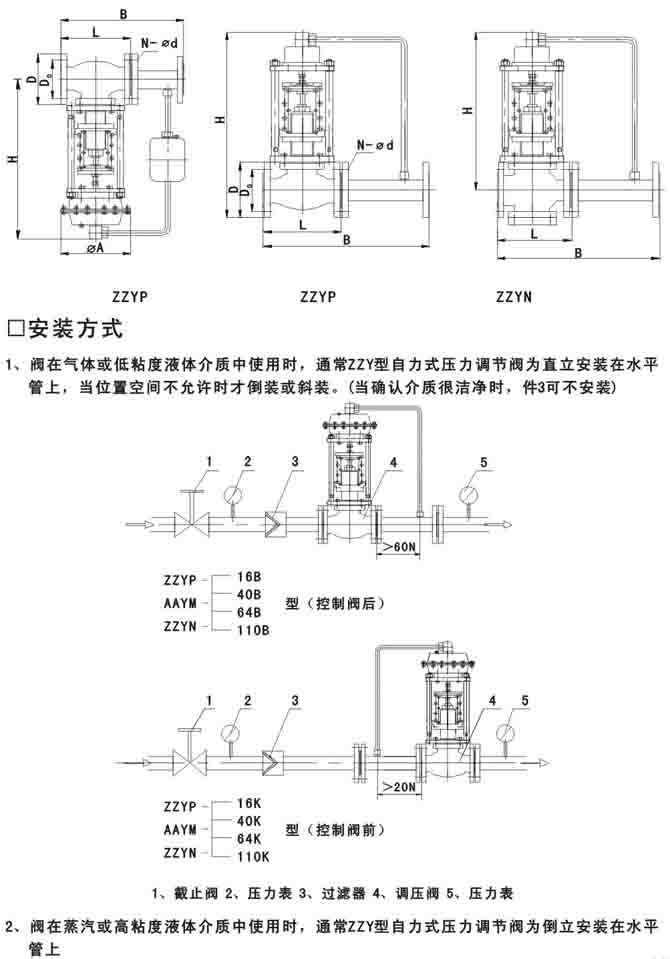

自力式壓力調節閥_(自力式,壓力)調節閥參數尺寸圖:
自力式壓力調節閥訂貨須知
訂貨時請用戶提供以下資料：
調節閥名稱
公稱壓力Mpa
公稱通徑(mm)
額定流量系數（Kv）
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
