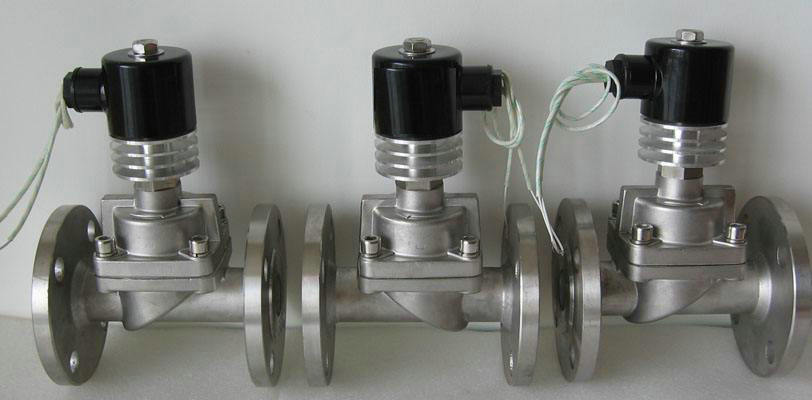

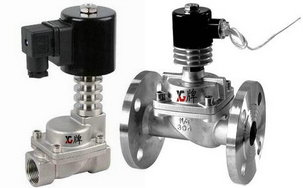

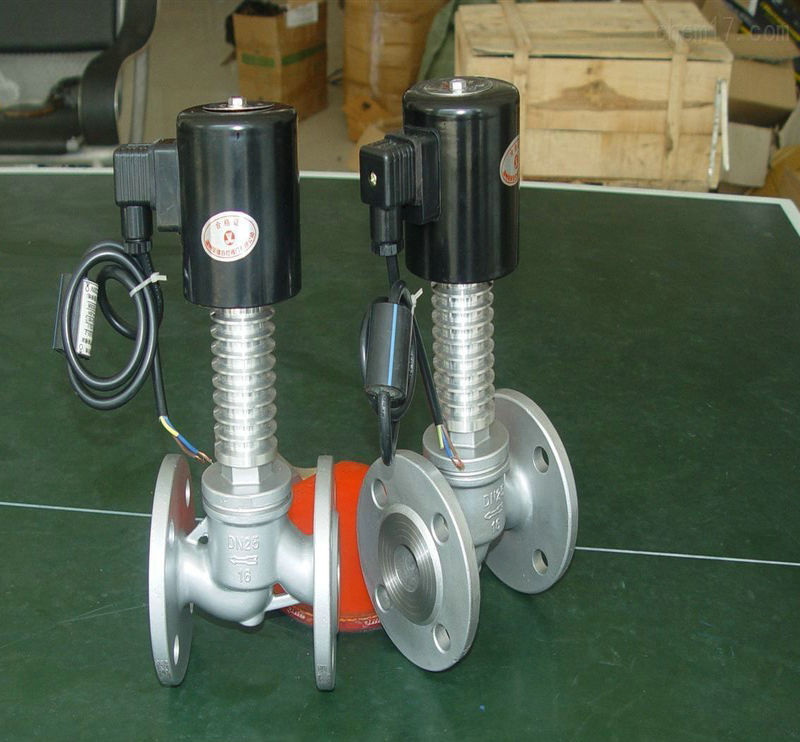

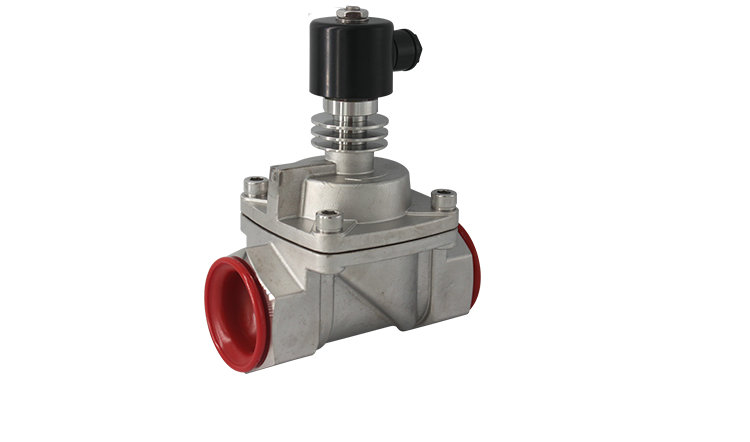

ZCG系列:高溫電磁閥,高溫蒸汽電磁閥,高溫?zé)崴姶砰y,高溫高壓電磁閥應用于窯爐設備、干燥設備、石油化工、生物制藥、暖通空調、電鍍涂裝、橡塑機械、食品飲料、造紙、印染及電力礦業等行業，是自動化控制工程、項目改造及設備配套管路自動控制,閥體安裝方向標；特制線圈，并采用散熱的結構方式，因此不易燒毀；長時間停止動作重啟動，動作同樣靈敏。
高溫電磁閥產品特點
耐高溫：密封材料采用耐高溫材料，線圈部分采用耐高溫電工材料，外圍增設散熱機構。
耐腐蝕：主要部件閥塞、閥體等采用不銹鋼和銅合金制成，防腐性能好。
耐磨損：選材合理，閥塞與閥間利用流體潤滑作用，減少磨損。
高溫電磁閥主要技術參數：
產品規格：
| DN1 到 DN500
|
閥體材質：
| 碳鋼,黃銅,不銹鋼等
|
適用介質：
| 蒸汽、熱水、油、導熱油、腐蝕流體氣體等
|
溫度范圍：
| -29～350+550℃
|
介質粘度：
| 小于50C St(大于時需定制）
|
防護性能：
| 可選用 防水、防爆（Exd IICT4)、防爆（Exd IICT5)、防腐
|
接線方式：
| 接線座式；引線式；插頭式
|
控制方式：
| 常閉、常開
|
電源電壓：
| AC200VDC24V其余規格可作特殊訂貨
|
連接方式：
| 內螺紋,法蘭
|
泄 漏 量：
| 零
|
高溫電磁閥技術規格
|
介質溫度℃ |
ZCG |
≤250 ≤450 |
|
ZCH |
≤400 |
|
公稱壓力(MPa) |
ZCG |
2.5 |
|
ZCH |
4.0 |
|
工作壓差(MPa) |
ZCG |
0.1-2.5 |
|
ZCH |
0.1-4.0 |
|
公稱通徑(MPa) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
功耗 |
130VA |
480VA |
|
電源電壓 |
AC220V DC 24V 其余規格可作特殊訂貨 |
|
額定流量系數(KV) |
3.8 |
7.4 |
10.3 |
18.8 |
25.7 |
41 |
58 |
85 |
154 |
|
泄漏量(ml/min) |
按JB/T7352-94·F規定 |

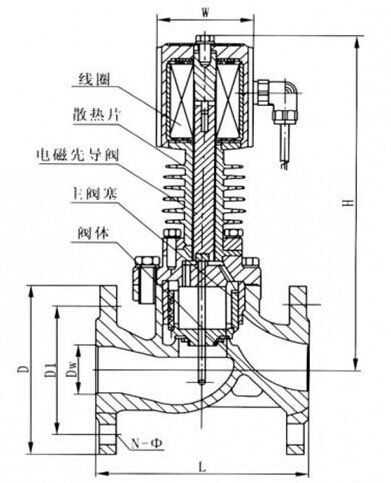

高溫電磁閥外形結構圖:
高溫電磁閥主要外形尺寸
|
型號規格② |
通徑DN[mm] |
工作壓力 [bar] |
閥體材質 |
內螺紋式尺寸［mm］ |
法蘭式尺寸［mm］ |
|
G |
L |
H |
L |
H |
D |
D1 |
n-d |
|
ZCG15 |
15 |
B016：0-16
B8：0-8（常開）
B25：1-25（特制） |
不銹鋼 |
1/2〃 |
90 |
198 |
90 |
200 |
Φ95 |
65 |
4-Φ12 |
|
ZCG 20 |
20 |
3/4〃 |
95 |
200 |
115 |
205 |
Φ105 |
75 |
4-Φ14 |
|
ZCG 25 |
25 |
1〃 |
110 |
210 |
125 |
210 |
Φ115 |
85 |
4-Φ14 |
|
ZCG 32 |
32 |
1 1/4〃 |
120 |
220 |
140 |
220 |
Φ135 |
100 |
4-Φ18 |
|
ZCG 40 |
40 |
1 1/2〃 |
140 |
230 |
165 |
230 |
Φ145 |
110 |
4-Φ18 |
|
ZCG 50 |
50 |
2〃 |
160 |
245 |
190 |
260 |
Φ160 |
125 |
4-Φ18 |
|
ZCG65F |
65 |
B16：0.5-16
B25：1-25（特制） |
不銹鋼
碳鋼WCB |
- |
- |
- |
250 |
310 |
Φ185 |
145 |
4-Φ18 |
|
ZCG 80F |
80 |
- |
- |
- |
270 |
325 |
Φ200 |
160 |
8-Φ18 |
|
ZCG100F |
100 |
- |
- |
- |
320 |
420 |
Φ220 |
180 |
8-Φ18 |
|
ZCG150F |
150 |
- |
- |
- |
400 |
490 |
Φ285 |
240 |
8-Φ18 |
高溫電磁閥工作原理：常閉：當線圈通電時，先導閥芯吸合，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開；當線圈斷電時，先導閥芯靠彈簧復位，先導孔關閉，閥腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。
高溫電磁閥常開：當線圈通電時，先導孔關閉，閥上腔由活塞節流孔增壓和復位彈簧的推力，電磁閥關閉。當線圈斷電時，先導閥芯靠彈簧復位，先導孔打開，閥上腔卸壓，活塞靠下腔介質壓力推動，電磁閥打開。
購買電磁閥需要提供以下參數：
材質：
溫度：
電壓：
接口尺寸：
流體介質：
連接方式：可選（法蘭式或螺紋/等）
工作狀態可選：(常開或常閉)
防護性能可選：防水/防爆Exd IICT4（Exd IICT5)
