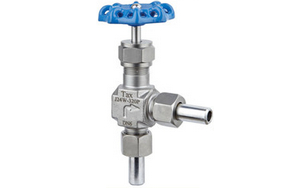

外螺紋角式針型閥,J24W/H外螺紋角式針型閥產品介紹：
是一種可以調整的閥門用途，比如火焰切割用的割距，調整火焰溫度的旋鈕就是針型閥，儀表針型閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
外螺紋角式針型閥,J24W/H外螺紋角式針型閥應用規范
2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；浮動閥瓣;直角式通道
4、閥門檢驗和試驗：GB/T 13927-1992
5、材料：碳鋼按GB/T 12228-1989的規定
不銹鋼GB/T 1220-1989的規定
外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要零件材料
零件名稱Part name |
閥體、閥蓋Body,Bonnet |
閥桿、閥瓣Stem,Disc |
填料Packing |
J24W-160P-DN3 |
鉻鎳不銹剛 |
不銹鋼 |
PTFE、柔性石墨 |
J24W-320P-DN6 |
優質碳鋼 |
鉻鎳不銹鋼 |
PTFE、柔性石墨 |
外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要性能規范
型號Type |
公稱壓力(MPa) |
試驗壓力PS(MPa) |
工作壓力(MPa) |
工作溫度(℃) |
適用介質 |
殼體 |
密封（液） |
密封（氣） |
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤200℃ |
液化石油氣水、油品等 |
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |

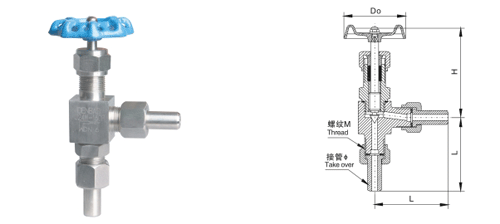

外螺紋角式針型閥,J24W/H外螺紋角式針型閥主要外形及連接尺寸
型號 |
公稱直徑DN(mm) |
尺寸 |
重量(Kg) |
L1 |
Do |
D2 |
H |
H1 |
D1 |
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
170 |
14 |
3 |
1.0 |
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
170 |
14 |
6 |
1.0 |
