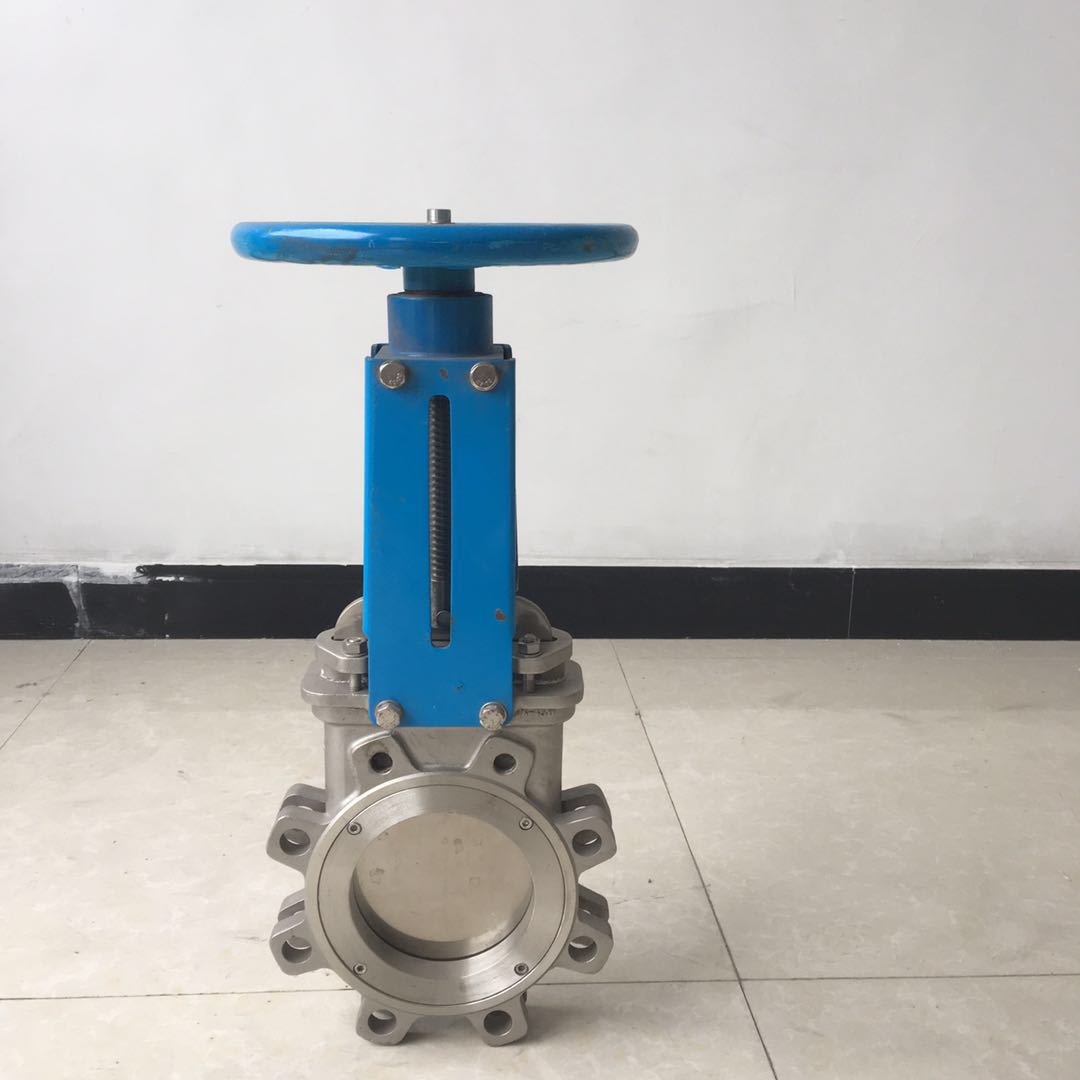

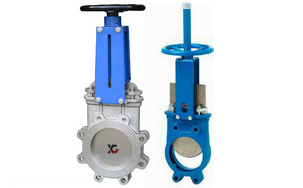

雙向密封刀閘閥產品概述：
TUZ73X雙向密封刀閘閥閥體采用一體式結構，密封墊片老化等一系列問題，使用壽命更長，維護更簡單；采用閥體底部密封，閥腔內無凹槽，不易堵塞、無殘留，管道清洗方便，法蘭密封面鑲O型圈，無須另配法蘭墊片，安裝簡單方便，磨擦系數小，啟閉靈活，該系列刀閘閥可配手動、電動、氣動、電液動、液動、傘齒輪傳動等諸多執行器，以滿足不同工礦要求使用。
雙向密封刀閘閥填料密封：石墨盤根，四氟盤根。
| 雙向密封刀閘閥產品特點
|
1、閥門采用整體式設計，，流體阻力小，操作靈活方便。
2、雙向密封刀閘閥螺桿傳動采用雙平面軸承設計，使得傳動摩擦力大大減少，從而閥門開啟輕便順暢。
3、刀閘閥密封座采用可動式密封，且采用O形圈預緊提供預緊力使密封座緊貼閥瓣，泄露量減少，對在長期使用中密封副的磨損有自動補償功能提高了使用壽命。
4、固定導向爪，無凹槽設計，不易引起介質積存或卡阻。
5、閥座可根據介質和工況的需要，選擇金屬硬密封或軟密封：閘板采用表面鍍鉻或離子氮化處理，使閘板更耐磨，密封面使用壽命更長；軟密封可選PTFE閥座或增強PTFE閥座或三元乙丙、NBR，密封性好，耐腐蝕。
6、介質適應范圍廣：好的密封性能和經濟實用性強，操作可手動、氣動、電動，實用范圍非常廣。 |
| 雙向密封刀閘閥設計標準
|
法蘭標準
GB/T 9113.1-2000
JB/T 79.1-1994
HG 20592-2009
ASME B 16.5 EN 10920-1:2001
強度及密封試驗標準
JB/T 9092 -1999
硬度密封等級
MSS SP 81-2001 40ml/inch 壓力-溫度額定值
GB/T 12224 -2007
ASME B16.34 -2003
ISO 7005-1
結構長度標準
MSS SP 81-2001
GB/T 12221-2005 J16 |
|
|
雙向密封刀閘閥技術參數 Technical Specification
公稱通徑/Norminal Diameter：
| DN50-600 2"-24"
|
壓力等級/Pressure rating：
| 0.6MPa、1.0MPa、1.6MPa、ASME CLASS 150LB
|
試壓標準/Pressure test：
| DN50-200 (2"～8") 1.0Mpa
|
DN250-400 (10"-16" ) 0.6Mpa
|
DN450-600 (18"～24" ) 0.5Mpa
|
適用溫度/Suitable Temperature：
| -20℃～+120℃
|
泄漏等級/Leakage Level：
| EPDM 軟密封 A（零泄漏）
EPDM sealing A level (0 leakage)
|
