傘齒輪閘閥,傘齒輪焊接閘閥,傘齒輪焊接雙閘板閘閥應用規范:
1．設計制造: GB／T 12234-89
2．結構長度：GBlT12221-89
3．法蘭連接尺寸:GBlT 9113-2000,也可按用戶要求采用JBlT74-94或HG20592-97標準生產。
4．閥體材料: WCB. ZGICr5Mo、ZG12CrMoV CF8、CF8M. CF3、CF3M
產品應用范圍：安裝水、汽管道上，作啟閉裝置用。
傘齒輪閘閥具有以下優點：
1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，工藝性好，適用范圍廣。
傘齒輪閘閥安裝須知：
1. 閥門安裝時必須垂直安裝在水平管道上，介質可以從任何一側進入。管道沖洗干凈后，可案卷閥門。
2. 此閥在使用時，應全開或全關，不能作調節閥使用
PS.閘閥的優點：
(1) 流體阻力小 因為閘閥閥體內部介質通道是直通的，介質流經閘閥時不改變其流動方向，所以流體阻力小。
(2) 啟閉力矩小,開閉較省力 因為閘閥啟閉時閘板運動方向與介質流動方向相垂直、與截止閥相比，閘閥的啟閉較省力。
(3)介質流動方向不受限制，不擾流、不降低壓力介質可從閘閥兩側任意方向流過、均能達到使用的目的．適用于介質的流動方向可能改變的管路中。
(4) 結構長度較短 因為閘閥的閘板是垂直置于閥體內的，而截止閥閥瓣是水平置于閥體內的，因而結構長度比截止閥短。
(5) 密封性能好 全開時密封面受沖蝕較小。
(6) 全開時，密封面受工作介質的沖蝕比截止閥小。
(7) 體形比較簡單，鑄造工藝性好，適用范圍廣。

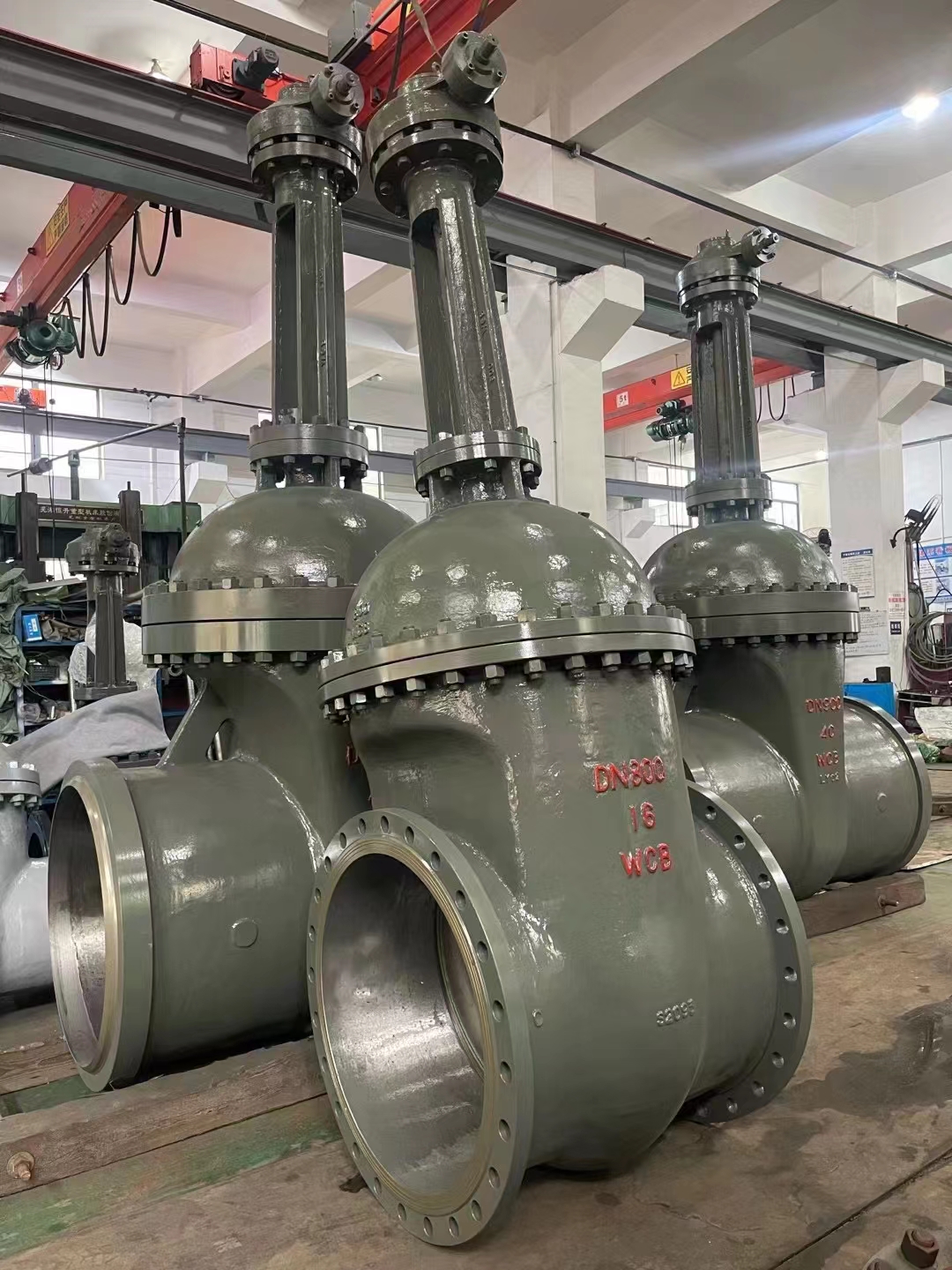

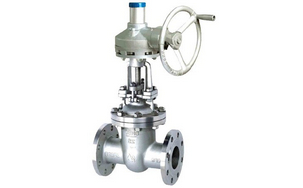

傘齒輪閘閥實物圖片：
傘齒輪閘閥性能范圍 Specifications
型 號
Type |
公稱壓力
Nominal
pressure |
試驗壓力Test pressure |
工作溫度(℃)
Working
Temperature |
適用介質
Suitable
Medium |
強度(水)Mpa |
密封(水)空氣(Mpa) |
低壓密封(空氣)Mpa |
Z541W-64P(R) |
6.4 |
9.6 |
7.0 |
0.6 |
≤200 |
ACETIC ACID |
醋 酸 類 |
傘齒輪閘閥主要零件材料 Material for main parts
零件名稱
Part name |
材 料Material |
Z41Y-16i/25i/40i |
Z41W-16P/25P/40P |
Z41W-16R/25P/40R |
閥體、閥蓋
Body donnet |
鉻 鎳 鋼
Ci Ni STEEL |
鉻鎳鈦鋼
Ci Ni Ti |
鉻鎳鉬鈦鋼
Ci Ni Mo Ti Steel |
閥 板
Wedge gate |
合金鋼+硬質合金 |
閥 桿
Stem |
合 金 鋼
ALLoy steel |
閥桿螺母
Stem |
鋁鐵青銅 Al bronze |
手 輪
Hand wheel |
灰鑄鐵、可鑄鍛鐵 Castirom forageable casriron |

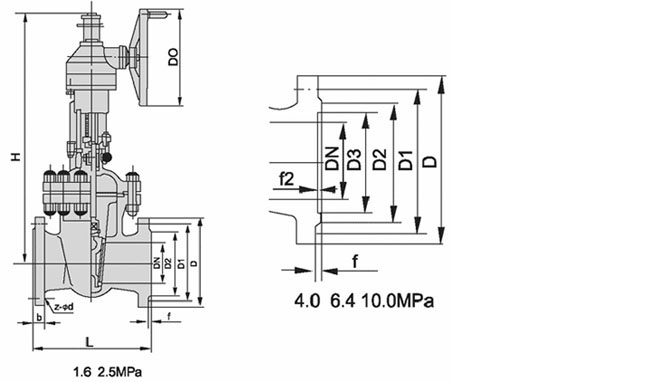

傘齒輪閘閥尺寸結構圖:
