三通電動球閥采用電動執行機構，以AC 220V、AC 380V或DC 24V電源電壓作動力，接受工業自動化儀表控制系統輸入的（4-20mA）電流信號或電壓信號，即可控制運轉，實現對工藝介質的比例調節或二位切換控制。
三通切換型調節閥。標準球芯有L型三通雙口孔種，改變球芯與管道的相對角度，可以對三支管道流體實現不同的組合控制；T型孔道可起配比作用，適用于液體、氣體、蒸汽等介質的配比調節與控制。
二、產品特點
1．有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。三通球閥流通能力，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2．兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
3．四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
4．T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
電動三通球閥適用于供水、石化、冶金、礦山、輕紡、能源、造紙、食品、鋼鐵等管路系統中對介質流向進行切換以及對介質的分流或混合流體。
【電動三通球閥特點】：
1、結構緊湊、啟閉迅速、流道暢通、流體阻力小。
2、密封性能好：利用四面閥座材料PTFE彈性變形實現無泄漏密封。
3、一閥多用：任一通口可用作入口而無泄漏，三通可制作成L型通口，也可制作成T型通口。
4、維修方便：在系統卸壓后，無需拆下整個閥體就可進行檢查和維修。

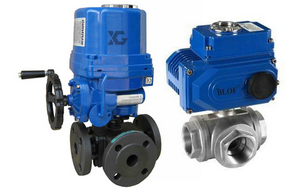

電動三通球閥實物圖
電動三通球閥應用規范
設計制造標準 |
法蘭尺寸標準 |
結構長度標準 |
檢驗試驗標準 |
GB/T12237-89 |
JB/T79-94 HG20592 |
GB12221-89 |
GB/T13927-89 JB/T9092-99 |
API6D |
ANSI B16.5 |
ANSI B16.10 |
JB/T9092-99 |
JPI7S-48 |
JIS B2212~2214 |
JIS B2002 |
API598 |
電動三通球閥性能規范
試驗壓力 (Mpa) |
公稱壓力(Mpa) |
壓力級(class) |
JIS(Mpa) |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
600 |
10K |
20K |
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
15.3 |
2.4 |
3.8 |
密封試驗 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
2.2 |
5.6 |
11.2 |
1.5 |
2.8 |
電動三通球閥_(T型,L型)電動三通球閥主要技術參數和性能指標
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
流量系系數KV |
17 |
33 |
62 |
95 |
146 |
232 |
350 |
439 |
810 |
1205 |
1912 |
|
公稱壓力PN(MPa) |
1.6,2.5,4.0,6.4 |
球芯轉角 |
0~90o |
球芯型式 |
L型或T型 |
流量特性 |
快開式或比例調節式 |
連接形式 |
法蘭式,管螺紋式(G") |
電動執行機構 |
型號 |
RC系列,381R系列,PSQ系列,HQ或QB型 |
電源電壓 |
AC220V,AC380V,DC24V |
作用形式 |
開關型/調節型(隔爆型) |
比例調節型 |
信號范圍 |
0～10mA,4～10mA ,1-5VDC |
二位切換型 |
電信號 |
AC220V,AC380V,DC24V；反饋信號:有源觸點信號或無源觸信號 |
執行器技術參數
|
執行器類別 | JO系列執行器參數 | 3610R系列執行器參數 | JHQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
輸入信號 |
開關量、4～20mA模擬量 |
4～20mA模擬量信號 |
開關量、4～20mA模擬量信號 |
|
反饋信號 |
開關量、4～20mA模擬量 |
4～20mA模擬量信號 |
開關量、4～20mA模擬量信號 |
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，防腐功能 |
|
采用電制動線路，因而定位精度，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力的特點 |
|
適用于動作頻繁的調節回路，當接通持續率為25%時 |

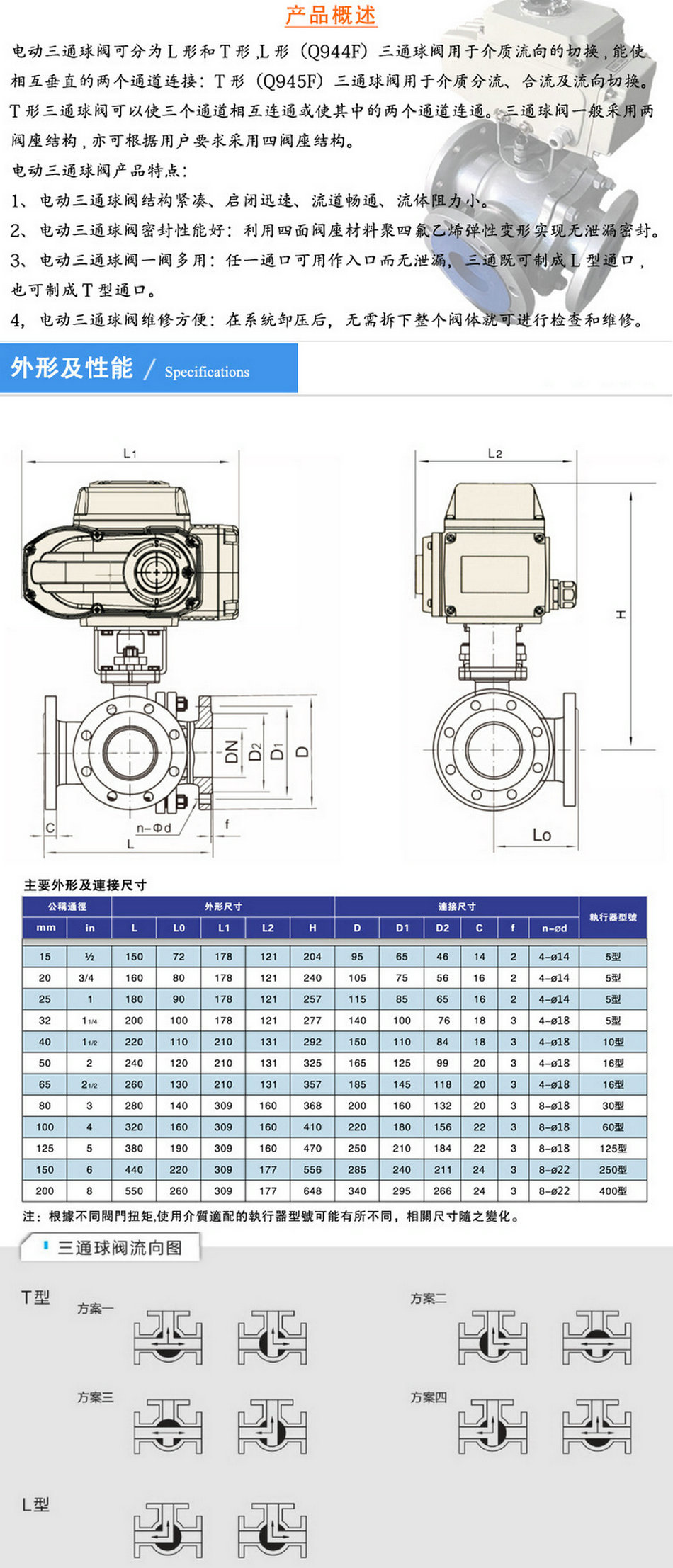

法蘭式連接外形尺寸表
主要尺寸 |
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
L |
150 |
150 |
180 |
200 |
220 |
240 |
260 |
280 |
320 |
380 |
440 |
500 |
L1 |
75 |
75 |
90 |
1OO |
1 O |
120 |
130 |
140 |
160 |
190 |
220 |
275 |
其余的法蘭尺寸請參閱樣本 <主要外型及連接尺寸
內螺紋連接尺寸表:L型
SIZE |
d |
L |
H |
D1 |
B |
W1 |
W2 |
1/2" |
12.7 |
64 |
53 |
97 |
32.0 |
22.4 |
35.0 |
3/4" |
16.0 |
76 |
63 |
126 |
38.0 |
22.4 |
35.0 |
1" |
20.0 |
87 |
66 |
126 |
43.5 |
22.4 |
35.0 |
11/4" |
25.0 |
96 |
81 |
145 |
48.0 |
22.4 |
35.0 |
11/2" |
32.0 |
114 |
83 |
145 |
57.0 |
25.4 |
38.1 |
2" |
38.1 |
142 |
96 |
204 |
71.0 |
25.4 |
38.1 |
內螺紋連接尺寸表:T型
SIZE |
d |
L |
H |
D1 |
B |
F |
G |
W1 |
W2 |
1/2" |
12.7 |
75 |
59 |
126 |
71.0 |
235 |
37.5 |
22.4 |
35.0 |
3/4" |
16 |
85 |
64 |
126 |
81.5 |
390 |
42.5 |
22.4 |
35.0 |
1" |
20 |
100 |
80 |
145 |
102.0 |
505 |
51.5 |
22.4 |
35.0 |
11/4" |
25 |
115 |
90 |
145 |
108.5 |
510 |
57.5 |
25.4 |
38.0 |
11/2" |
32 |
125 |
96 |
204 |
121.0 |
580 |
63.0 |
25.4 |
38.1 |
2" |
38.1 |
148 |
106 |
204 |
138.5 |
655 |
73.0 |
25.4 |
38.1 |

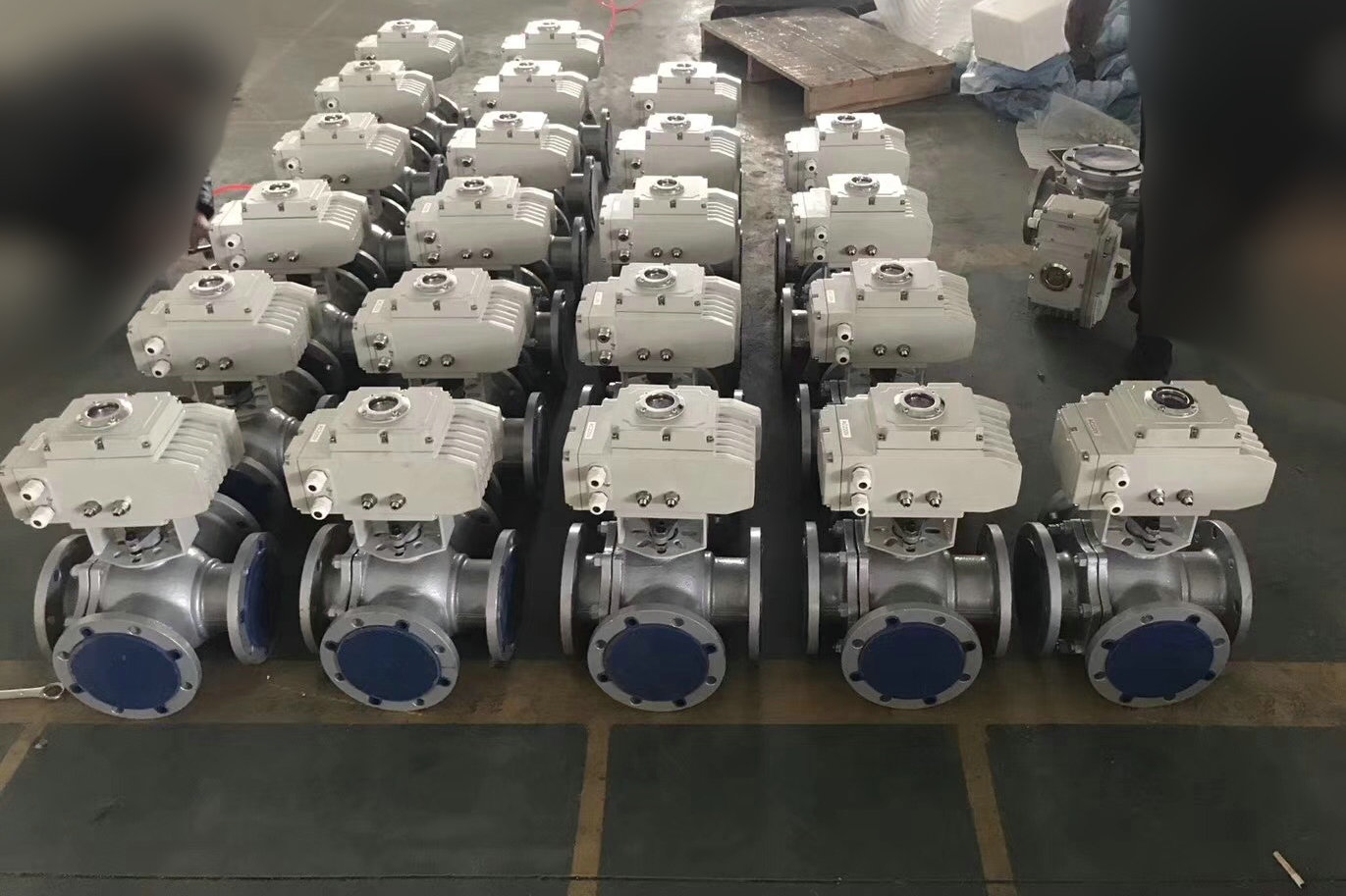

電動三通球閥_(T型,L型)電動三通球閥圖片
