不銹鋼球閥,不銹鋼法蘭球閥結構特點：
一、浮動球閥
1、悶座采用PTFE及IR苯，能適用溫度及各種介質工況。
2、采用下裝式悶桿，設皿倒密封結構.能確保填料處可靠密封。
3、設里90。開關帶孔定位片.根據需要可以加鎖.防止誤操作。
二、固定球閥
1、采用彈賈及板贊預載的可動金屬閥座結構.密封力設計合理，啟閉靈活，密封可命。
2、根據用戶的要求，可設計成適用于含固體順粒.料漿等介質的結構或耐高溫的材料。
3、采用下裝式閥桿，設里倒密封結構.能確保城料處可旅密封。
4, B.B浮動結構、防火、防靜電。
1、本閥門為全通徑浮動球閥、結構緊湊、造型美觀、流阻系數小。
2、密封面采用氟塑料，密封副材料配對合理，使用壽命長。
3、球體與四氟閥座為緊密封結合，零泄漏功能，并能利用其塑性變形自動補償因磨損帶來的誤差，達到密封性能好，使用壽命長。為了保證閥桿處的密封，在閥體上增設了填料函和壓蓋進行密封。
可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。
球閥流體阻力小，結構簡單，體積小，重量輕，緊密可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。

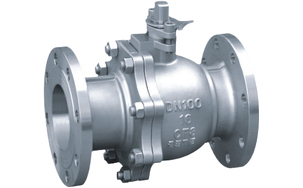

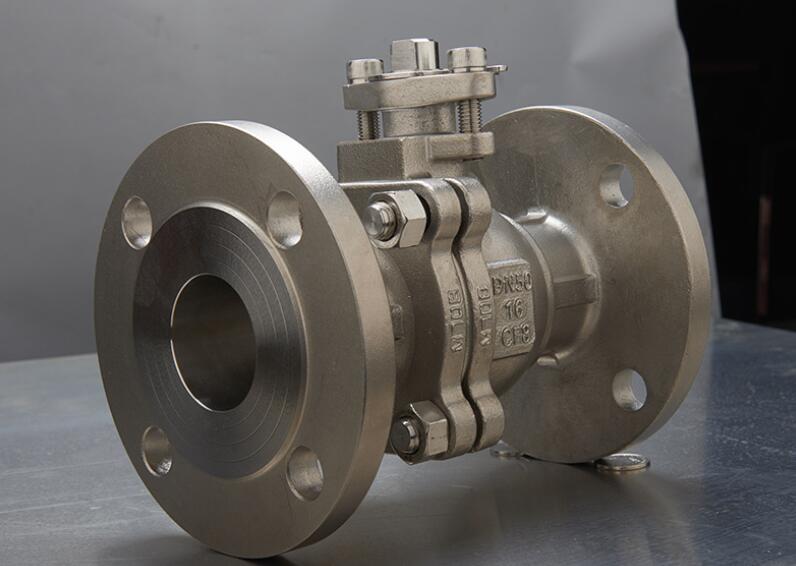

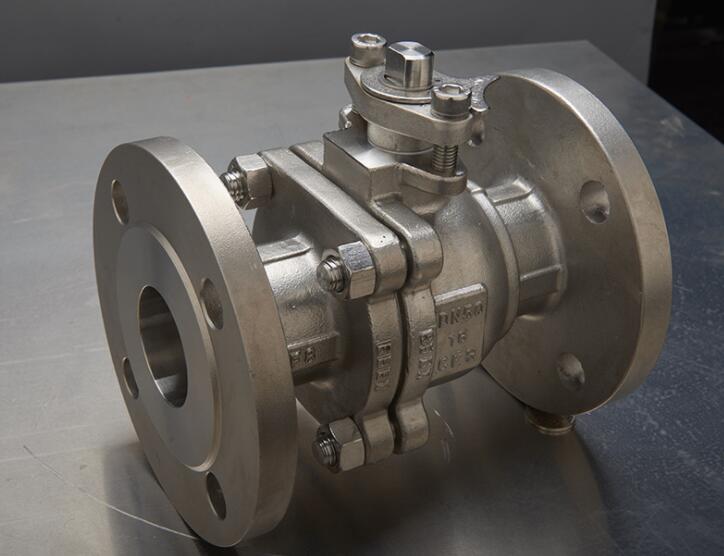

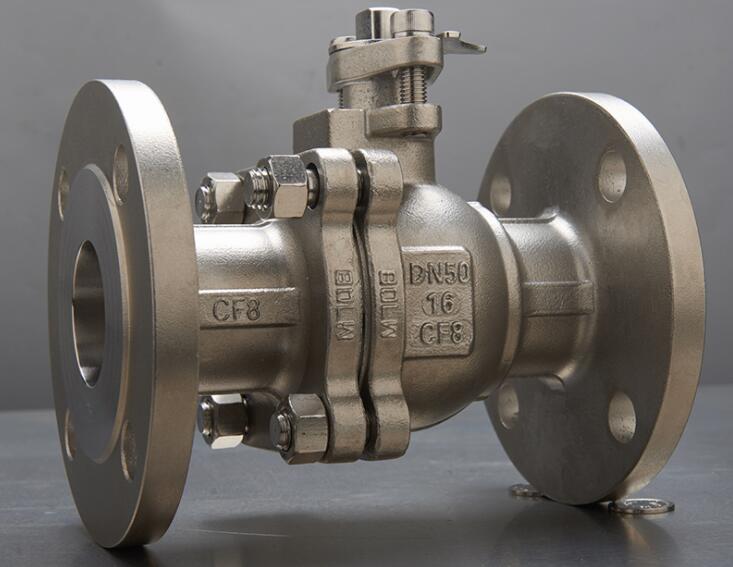

不銹鋼球閥,不銹鋼法蘭球閥實物圖

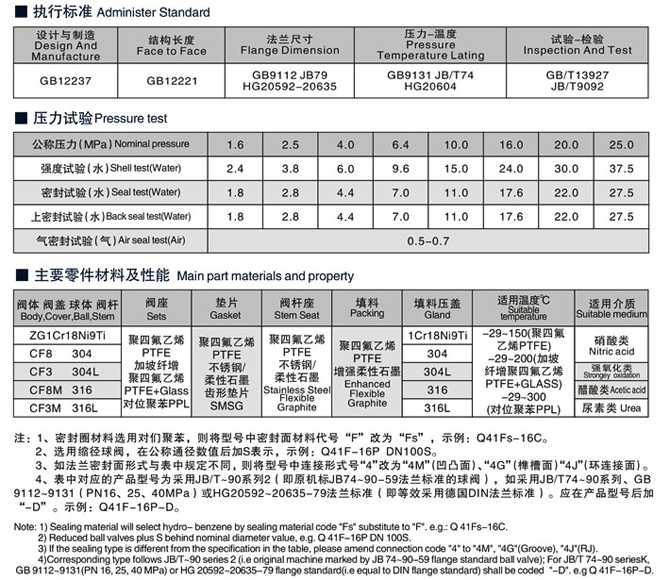

主要性能規范 Capability Criterion
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
壓力試驗 Pressure Test
|
公稱壓力NominalPressure |
1.6 |
2.5 |
4.0 |
強度試驗
Shell Test |
2.4 |
3.8 |
6.0 |
水密封試驗
Water Seal Test |
1.8 |
2.8 |
4.4 |
氣密封試驗
Air Seal Test |
0.4-0.7 |
主要零件材料 Materials Of main Parts
閥體
Body |
WCB |
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球體閥桿
Ball Stem |
304 |
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
閥座
Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
墊片
Shim |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
閥桿座
Stem Seat |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite |
填料
Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite |
填料壓蓋
Gland |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
溫度
Temperature |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(對位聚笨 PPL)
-29℃～550℃(金屬硬密封) |
介質
Medium |
水蒸汽油品
Water steam
Oil goods |
硝酸類 Nitric Acid |
強氧化介質
strongey oxidable medium |
醋酸類 Acetic Acid |
尿素類Urea |

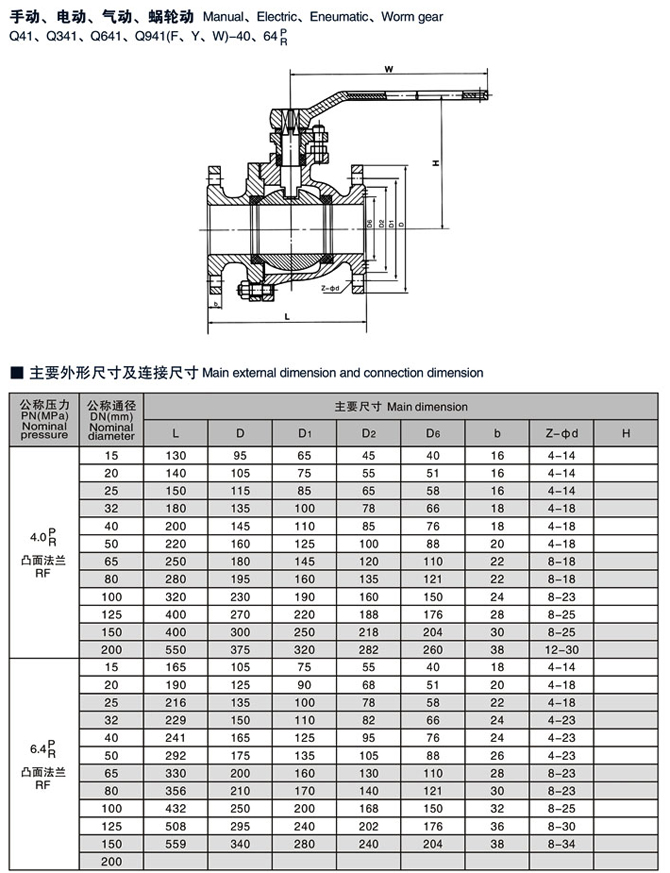

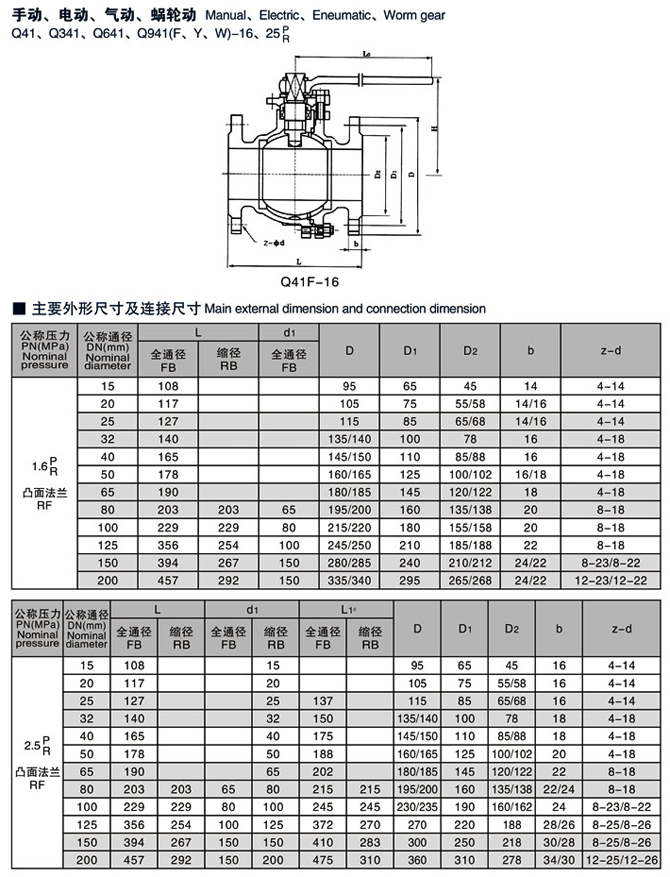

不銹鋼球閥,不銹鋼法蘭球閥參數尺寸圖：
