對夾蝶型止回閥產品介紹：
H77H/W/X對夾蝶型止回閥安裝在工業、環保、水處理、高層建筑給排水管路，其主要作用是防止介質倒流，阻止介質逆向流動之用。對夾蝶型止回閥是一種依靠介質壓力開啟和關閉的自動閥門。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。
對夾蝶型止回閥結構特點：
1)結構長度短，其結構長度只有法蘭止回閥的1/4～1/8；
2)體積小、重量輕，其重量只有法蘭止回閥的1/4～1/20；
3)閥瓣關閉快速，水錘壓力小；
4)水平管道或垂直管道均可使用，安裝方便；
5)流道通暢、流體阻力小；
6)動作靈敏、密封性能好；
7)閥瓣行程短、關閥沖擊力小；
8)整體結構、簡單緊湊、造型美觀；
9)使用壽命長。
對夾蝶型止回閥主要技術參數：
型 號 | 公稱壓力 | 試驗壓力PS（MPa） | 工作溫度
（℃） | 適用介質 |
PN（MPa） | 殼體 | 密封 |
H77X
H77H
H77Y
H77W | 1.0 | 1.5 | 1.1 | 軟密封：
100～225
硬密封
200～550 | 水、
油品、
氣體、
硝酸等 |
1.6 | 2.4 | 1.76 |
2.5 | 3.75 | 2.75 |
1.0 | 6.0 | 4.4 |
6.4 | 9.6 | 7.0 |
對夾蝶型止回閥主要零件材料：
零件名稱 | 材 料 |
LJH77X-10C、25 16、40 | LJH77H-16C、40 25、64 | IJH77Y25I 40I164I | LJH77W10C、25 16C、40 | LJH77W-10P、25P 16P、40P |
閥體、蝶板 | 鑄鋼WCB | 鉻鉬鋼 | 鑄鋼WCB | lCrl8Ni9Ti |
閥桿 | 2Crl3 | lCrl8N19Tl | 20r13 |
閥體密封副 | - | 堆焊合金鋼 | 堆焊硬質合金 | - | - |
助關彈簧 | lCrl8N19Ti | 耐熱合金 | 1Crl8Ni9Ti |

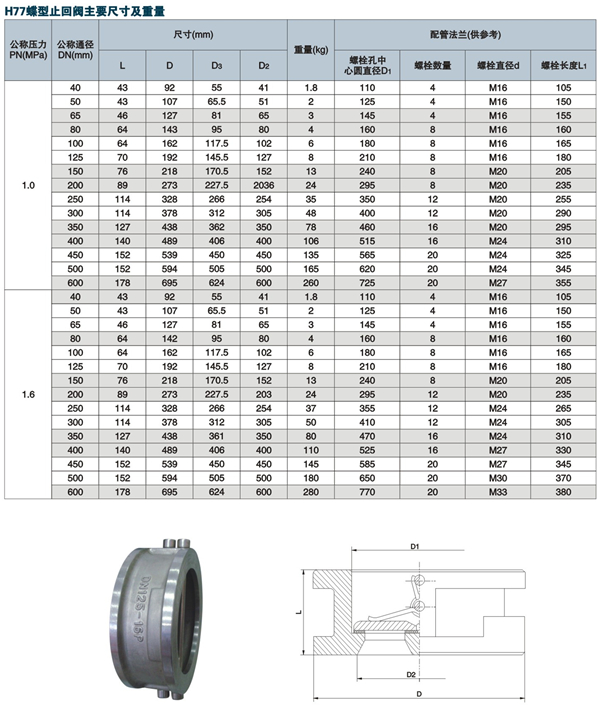

對夾蝶型止回閥,H77H/W/X對夾蝶型止回閥尺寸結構圖:
