臥式止回閥產品介紹：
H44H臥式止回閥作用是防止管路中的介質倒流。啟閉件靠介質流動和力量自行開啟或關閉，以防止介質倒流的止回閥。止回閥屬于自動閥類，主要用于介質單向流動的管道上，只允許介質向一個方向流動，以防止發生事故。臥式止回閥,H44H臥式止回閥
臥式止回閥,H44H臥式止回閥該產品嚴格按 GB12236 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能可靠，密封可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
臥式止回閥,H44H臥式止回閥執行標準
設計制造標準：GB/T 12235,AP600,API6D,ANSI/ASME.B16.34
連接法蘭標準：GB/T 9113,API6D,ANSI/ASME B16.5
壓力溫度等級：GB/T 12224-2005,,GB/T9131,ANSI/ASME.B16.34
試驗檢驗標準：GB/T 13927-2008,JB/T9092,,API598,API6D
設計制造:按照ANSI B16.34
結構長度：ANSI B16.10
法蘭尺寸：ANSI B16.15
試驗～檢驗 :API 598
臥式止回閥結構與特點
1、選材，符合相關標準，材料的全面質量。
2、密封副配對合理，閥瓣、閥座密封面采用鐵基合金或鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
3、產品按國家標準GB/T12235設計制造。
4、可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。
5、閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度介質工況。
可按用戶要求不同結構形式和連接形式的止回閥，為各種設備配套使用。

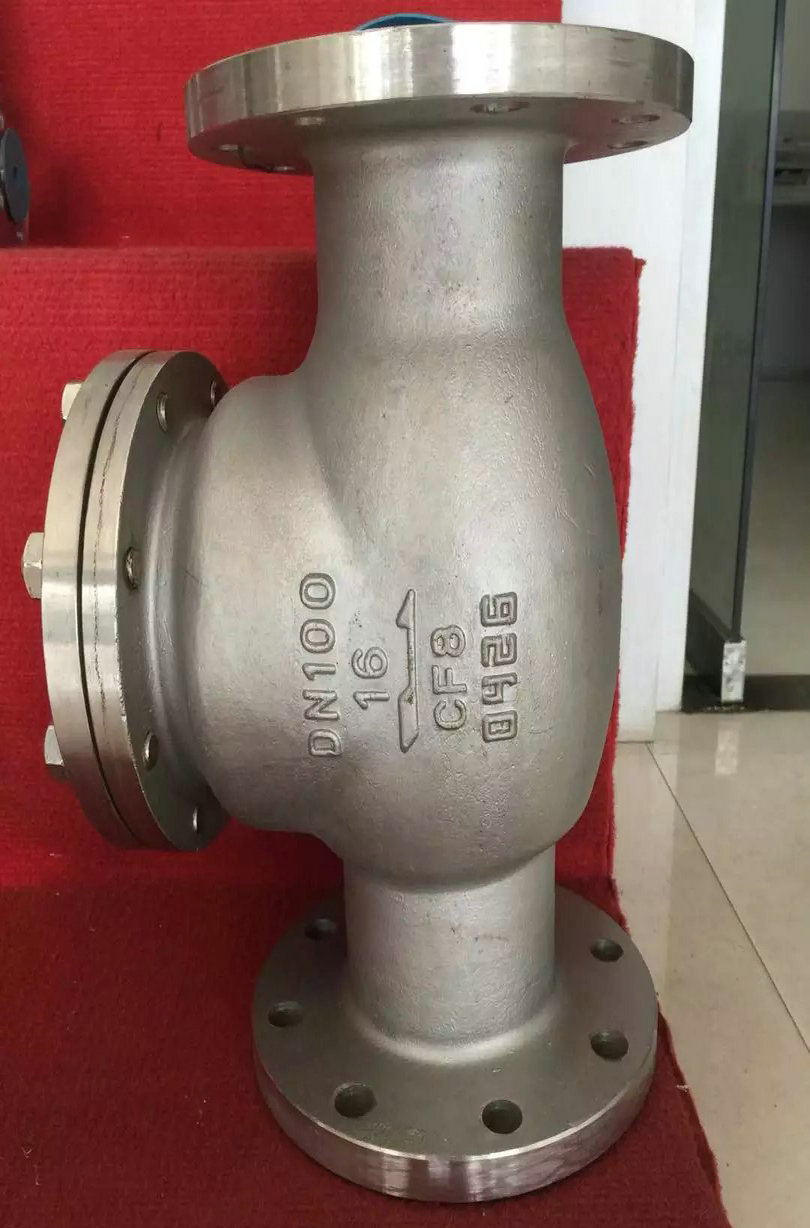

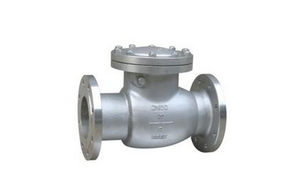

臥式止回閥,H44H臥式止回閥實物圖片：
臥式止回閥應用規范
|
設計與制造 |
GB/T12235 |
|
連接端尺寸 |
結構長度 |
GB/T12221 |
|
法蘭尺寸 |
JB/T79 |
|
檢驗與試驗 |
JB/T9092 |
|
材料 |
碳鋼 |
GB/T12229 |
|
不銹鋼 |
GB/T12230 |
|
合金鋼 |
Q/ZB66 |
|
標志 |
GB/T12220 |
|
供貨 |
JB/T7928 |
臥式止回閥,H44H臥式止回閥主要零件材料
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
適用介質 |
適用溫度
(≤℃) |
|
WCB |
WCB+D507Mo |
WCB+D577 |
水、油品、蒸汽 |
425 |
|
ZG1Cr18Ni9Ti |
0Cr18Ni9+
Stellite12 |
0Cr18Ni9+
Stellite6 |
銷酸類 |
200 |
|
ZG1Cr18Ni2Mo2Ti |
CF8M+Stellite12 |
ZG1Cr18Ni2Mo2Ti |
磷酸、醋酸類、混酸 |
200 |
|
ZG00Cr17Ni14Mo2 |
CF3M+Stellite12 |
CF3M+Stellite6 |
尿素、甲銨液、磷酸 |
200 |
|
ZG1Cr5Mo |
ZG1Cr5Mo+
Stellite12 |
ZG1Cr5Mo+
Stellite6 |
水、油品、蒸汽 |
550 |

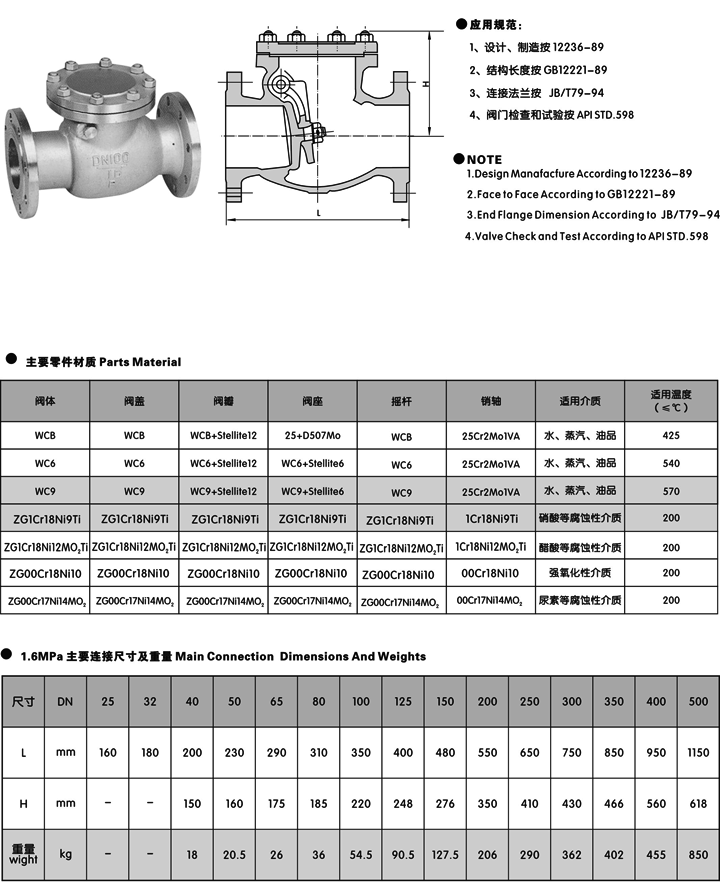

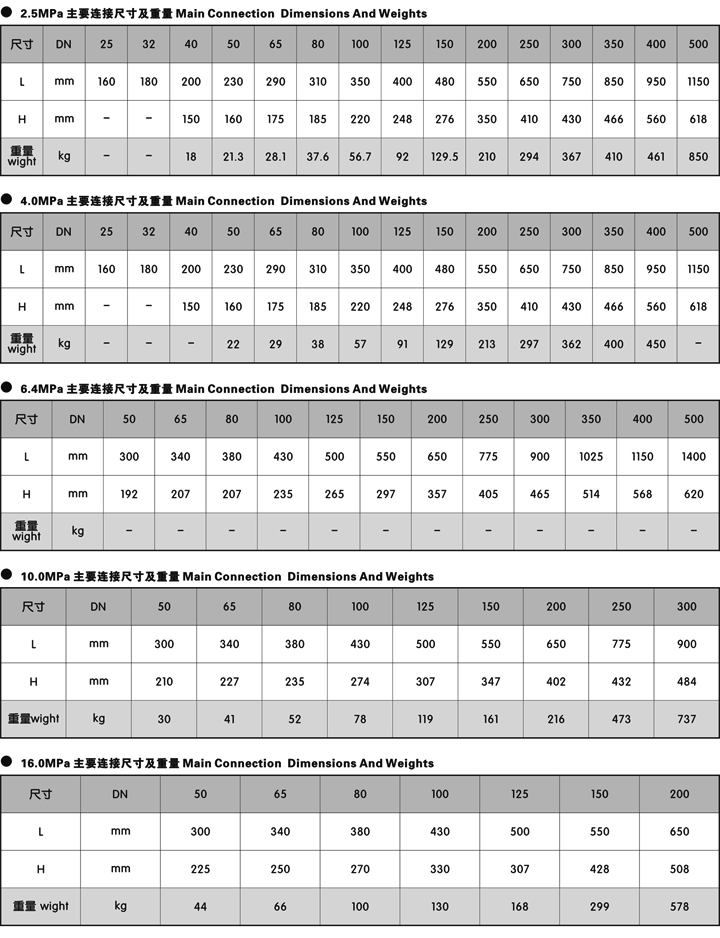

臥式止回閥,H44H臥式止回閥尺寸結構圖:
