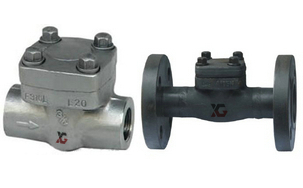

鍛鋼止回閥_(自密封,承插焊,法蘭)鍛鋼止回閥產品介紹：
設計與制造標準：API602；試驗與檢驗標準：API 598；承插口尺寸：ASME B16.11
鍛鋼止回閥設計結構和特征
鍛鋼止回閥符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
采用以下結構
全徑或縮徑
結構長度按ANSI B16.10
法蘭尺寸按ANSI B16.5
壓力自緊式閥蓋
明桿支架型（OS&Y）
自定心壓板壓套式
整體上密封座
整體閥體法蘭
對焊接端符合ASME B16.25
RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋
鍛鋼止回閥主要零件材質
|
序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
|
A105 |
F22 |
F304(L) |
F316(L) |
|
1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
|
2 |
閥瓣 |
A276420 |
A276304 |
A276304(L) |
A276316(L) |
|
3 |
墊片 |
316夾柔性石墨 |
316夾PTFE |
|
4 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A193 B8(M) |
|
5 |
銘牌 |
SS |
|
6 |
螺栓 |
A193B7 |
A193B16 |
A193B8(M) |
A193B8(M) |
|
7 |
球 |
A182F304 |
A182F304 |
A182F304 |
A182F304 |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼止回閥_(自密封,承插焊,法蘭)鍛鋼止回閥尺寸結構圖:
